7ME6920-1AA10-1AA0

Liên hệ

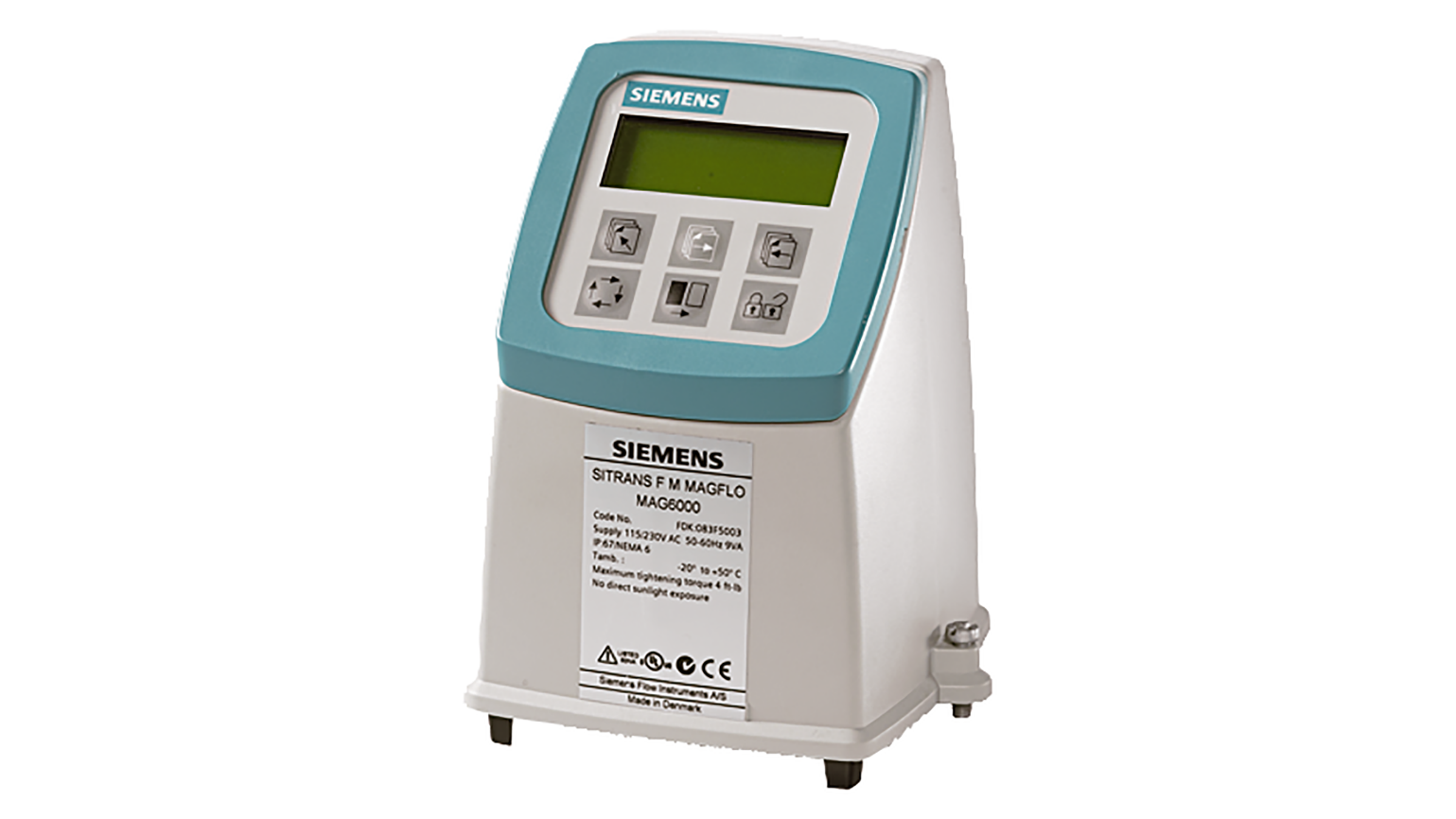

SITRANS FM MAG 6000 là bộ chuyển đổi tín hiệu. MAG 6000 nhận tín hiệu từ cảm biến điện từ, chuyển đổi, truyền đi hoặc hiển thị lưu lượng dòng chảy. MAG 6000 còn đóng vai trò cung cấp nguồn điện ổn định cho bộ cảm biến điện từ.

Zalo Hotline: 0961.67.69.69

Danh mục: Differential pressure flow measurement, Thiết bị đo lưu lượng

Mô tả
Thông số kỹ thuật

Thông tin chung

Điểm nổi bật: dễ dàng lắp đặt, triển khai và bảo trì.

Các thiết bị tương thích: MAG 1100, MAG 1100 F, MAG 3100, MAG 3100 P và MAG 5100 W.

Điều kiện sử dụng:

Các đồng hồ đo lưu lượng SITRANS FM phù hợp để đo lưu lượng của hầu hết các chất lỏng, bột và chất lỏng có tính dẫn điện. Các ứng dụng chính có thể được tìm thấy trong:

Nước và nước thải
Ngành công nghiệp hóa chất và dược phẩm
Ngành công nghiệp thực phẩm và đồ uống
Sản xuất điện

Nguyên lý đo (Measuring Principle)

Thông số	Giá trị
Nguyên lý đo	Điện từ với trường xung không đổi (Electromagnetic with pulsed constant field)
Phát hiện ống rỗng	Có, cần cáp đặc biệt nếu lắp đặt từ xa (Detection of empty pipe, special cable required in remote mounted installation)
Tần số kích thích	Phụ thuộc vào kích thước cảm biến (Depends on sensor size)
Trở kháng đầu vào điện cực	> 1 × 10¹⁴ Ω

Ngõ vào (Input)

Thông số	Giá trị
Ngõ vào số (Digital Input)	11 … 30 V DC, Ri = 4.4 kΩ
Thời gian kích hoạt	50 ms
Dòng điện tiêu thụ	– I₁₁V DC = 2.5 mA – I₃₀V DC = 7 mA

Ngõ ra (Output)

3.1. Ngõ ra dòng điện (Current Output)

Thông số	Giá trị
Dải tín hiệu	0 … 20 mA hoặc 4 … 20 mA
Tải (Load)	< 800 Ω
Hằng số thời gian (Time Constant)	0.1 … 30 s, điều chỉnh được

3.2. Ngõ ra số (Digital Output)

Thông số	Giá trị
Tần số	0 … 10 kHz, chu kỳ xung 50% (uni/bidirectional)
Xung (Active Pulse)	24 V DC, 30 mA, 1 kΩ ≤ Ri ≤ 10 kΩ, bảo vệ ngắn mạch (nguồn từ lưu lượng kế)
Xung (Passive Pulse)	3 … 30 V DC, max. 110 mA, 200 Ω ≤ Ri ≤ 10 kΩ (cấp nguồn từ thiết bị kết nối)
Hằng số thời gian	0.1 … 30 s, điều chỉnh được

3.3. Ngõ ra rơ-le (Relay Output)

Thông số	Giá trị
Loại rơ-le	Changeover relay
Sai số đo lường tối đa	± 0.2 % ± 1 mm/s

Điều kiện hoạt động (Operating Conditions)

4.1. Nhiệt độ môi trường (Ambient Temperature)

Thông số	Giá trị
Nhiệt độ vận hành (Display version)	-20 … +60 °C (-4 … +140 °F)
Nhiệt độ lưu trữ	-40 … +70 °C (-40 … +158 °F)

4.2. Chịu rung (Mechanical Load – Vibration)

Thông số	Giá trị
Dải tần số	18 … 1000 Hz
Độ rung tối đa	3.17 g RMS, dao động hình sin theo mọi hướng (IEC 68-2-36)

4.3. Mức bảo vệ (Degree of Protection)

Thông số	Giá trị
Cấp bảo vệ	IP67/NEMA 6 theo IEC 529 và DIN 40050 (chịu nước 1m trong 30 phút)

4.4. Hiệu suất EMC (EMC Performance)

Tiêu chuẩn	Giá trị
Chứng nhận EMC	IEC/EN 61326-1 (all environments), IEC/EN 61326-2-5

Màn hình và bàn phím (Display and Keypad)

Thông số	Giá trị
Tổng số đếm (Totalizer)	Hai bộ đếm tám chữ số cho dòng chảy tiến, lùi, hoặc tổng
Màn hình hiển thị	Có đèn nền, văn bản chữ số, 3 dòng x 20 ký tự hiển thị tốc độ dòng chảy, giá trị tổng, cài đặt và lỗi. Dòng chảy ngược hiển thị dấu âm (-)
Hằng số thời gian	Giống như hằng số thời gian ngõ ra dòng điện

Thiết kế (Design)

Thông số	Giá trị
Vật liệu vỏ	IP67/NEMA 6, Polyamide gia cố sợi thủy tinh
Khối lượng	0.75 kg (2 lbs)

Nguồn cấp (Power Supply)

Thông số	Giá trị
Điện áp cấp	115 … 230 V AC ±10% -15%, 50 … 60 Hz
Công suất tiêu thụ	230 V AC: 17 VA

Giao tiếp (Communication)

Giao thức hỗ trợ	Loại
HART	5.2
Modbus	RTU/RS 485
FOUNDATION Fieldbus	H1
DeviceNet	Có
PROFIBUS PA	Có
PROFIBUS DP	Có
