Pointek CLS200 – Digital

Liên hệ

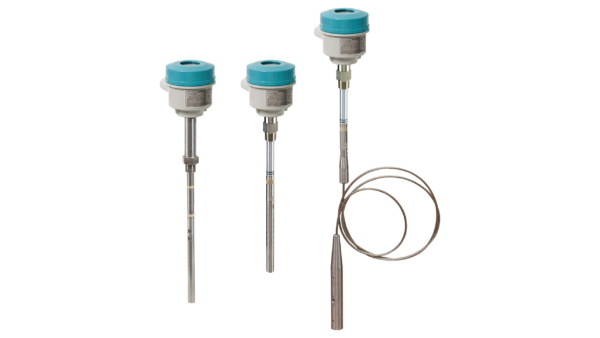

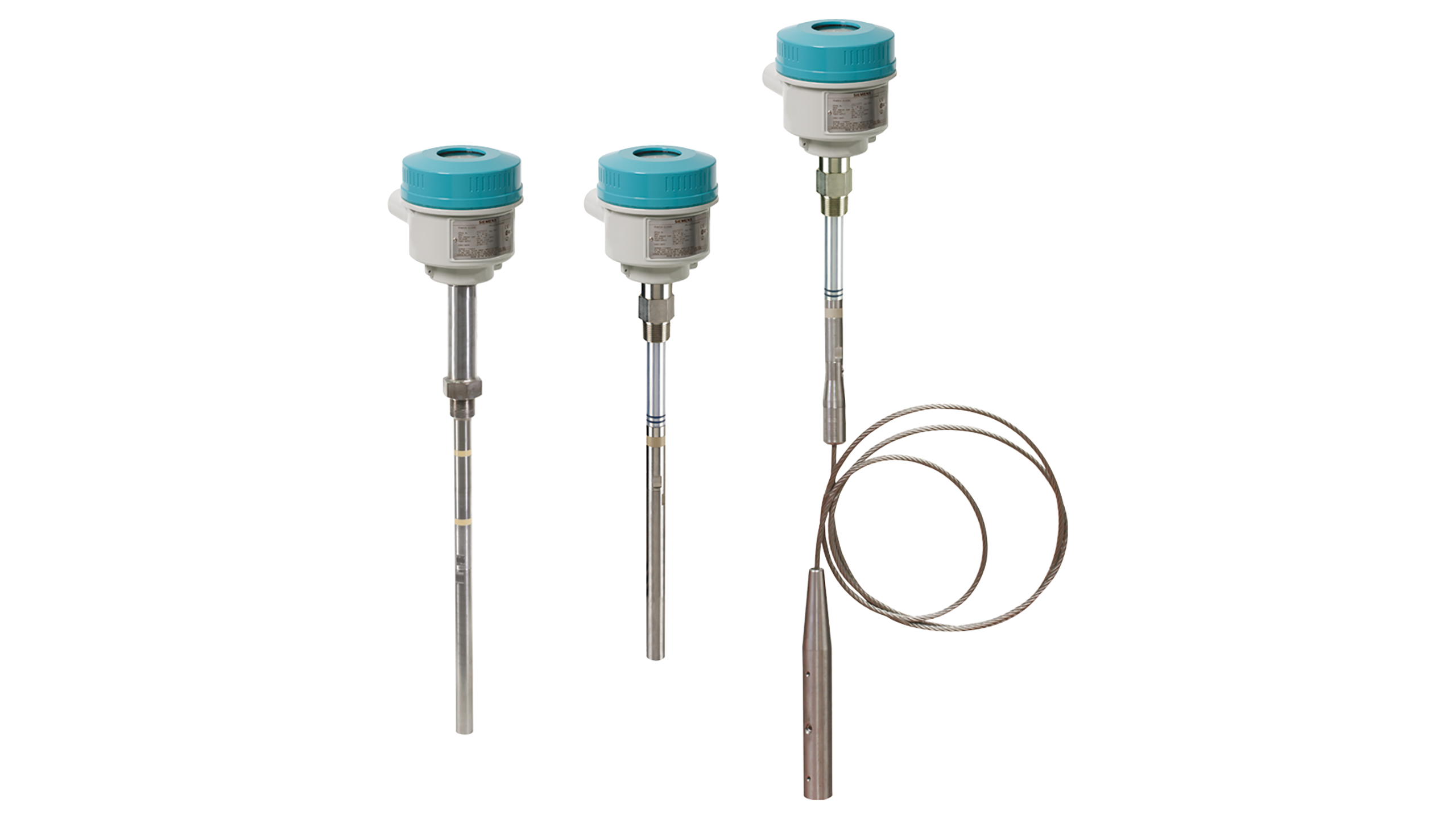

Pointek CLS200 (phiên bản kỹ thuật số) là công tắc báo mức, đo được chất lỏng, chất rắn, bùn, bọt và giao diện giữa hai pha. Thiết bị được tích hợp màn hình LCD, hỗ trợ giao tiếp PROFIBUS PA, có thể tùy chọn đầu dò dạng que (rod) hoặc dây (cable).

Zalo Hotline: 0961.67.69.69

Danh mục: Point Level Measurement, RF Capacitance, Thiết bị đo mức Thương hiệu: Siemens

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Thiết kế đúc kín hoàn toàn (potted), bảo vệ mạch tín hiệu khỏi sốc, rung, ẩm và ngưng tụ
Khả năng kháng hóa chất cao, đầu dò làm từ inox và PPS (tùy chọn PVDF)
Không phụ thuộc vào tiếp địa của bồn hay ống, hoạt động tốt trong bồn bằng nhựa hoặc bê tông
Không bị ảnh hưởng bởi lớp tích tụ vật liệu nhờ tần số dao động cao
Độ nhạy cao, phù hợp với nhiều loại môi chất có hằng số điện môi từ 1.5 trở lên
Màn hình LCD tích hợp, hỗ trợ cấu hình dễ dàng qua giao diện dạng menu
Hỗ trợ giao tiếp số PROFIBUS PA (Profile 3.0, Class B), tương thích với SIMATIC PDM
Nguồn cấp cách ly (galvanically isolated), chấp nhận dải điện áp 12 đến 30 V DC
Cho phép cấu hình báo động, độ trễ tín hiệu và điểm báo mức chính xác

Ứng dụng tiêu biểu

Chất lỏng, bùn, bọt
Bột, hạt, vật liệu rời
Hệ thống có áp suất hoặc môi trường nguy hiểm (hazardous areas)
Bồn chứa không dẫn điện như nhựa hoặc bê tông
Tích hợp trong hệ thống PROFIBUS để giám sát nâng cao và cấu hình từ xa

Thông tin bổ sung

Khi sử dụng với bộ cách nhiệt (thermal isolator), phần tiếp xúc với môi chất của đầu dò có thể chịu được nhiệt độ lên đến 125 °C (257 °F). Thiết bị có thể được cấu hình để phát hiện trước khi tiếp xúc hoặc khi tiếp xúc trực tiếp với vật liệu. Việc kết nối vào mạng PROFIBUS giúp người dùng khai thác được đầy đủ tính năng chẩn đoán và vận hành từ xa qua phần mềm SIMATIC PDM.

Hạng mục	Thông số
Nguyên lý hoạt động	Đo mức bằng nguyên lý dịch tần nghịch (dựa trên điện dung)
Ngõ vào	—
Đại lượng đo	Thay đổi điện dung (đơn vị picoFarad – pF)
Ngõ ra	—
Tín hiệu ngõ ra	Ngõ ra bán dẫn
Kiểu ngõ ra	Cách ly điện (galvanic isolation)
Bảo vệ phân cực ngược	Có (loại hai cực – bipolar)
Điện áp chuyển mạch tối đa	30 V DC / 30 V đỉnh AC
Dòng tải tối đa	82 mA
Độ sụt áp	< 1 V (điển hình tại 50 mA)
Độ trễ (ON và/hoặc OFF)	Lập trình được: 0 … 100 giây
Chế độ an toàn (fail-safe)	Tùy chọn: mức tối thiểu hoặc tối đa
Kiểu đầu nối	Khối đấu dây tháo rời
Điều kiện vận hành định mức¹⁾	—
Vị trí lắp đặt	Trong nhà / ngoài trời
Điều kiện môi trường xung quanh	—
Nhiệt độ môi trường	-40 … +85 °C (–40 … +185 °F)
Nhiệt độ lưu trữ	-40 … +85 °C (–40 … +185 °F)
Cấp độ lắp đặt	II
Cấp độ ô nhiễm	4
Điều kiện môi chất đo	—
Môi chất tương thích	Chất lỏng, rắn rời, bùn lỏng, và mặt phân cách
Hằng số điện môi tối thiểu (εr)	≥ 1.5
Nhiệt độ quá trình	—
Không có bộ cách nhiệt²⁾	-40 … +85 °C (–40 … +185 °F)²⁾
Có bộ cách nhiệt	-40 … +125 °C (–40 … +257 °F)
Áp suất quá trình (tùy theo kiểu đầu dò)	—
Kiểu thanh (rod)	-1 … +25 bar (–14.6 … +365 psi) g (danh định)
Kiểu cáp³⁾	-1 … +10 bar (–14.6 … +150 psi) g (danh định)
Kiểu khớp trượt	-1 … +10 bar (–14.6 … +150 psi) g (danh định)
Thiết kế	—
Vỏ ngoài	Nhôm phủ epoxy có gioăng làm kín
Cách nhiệt tùy chọn	Inox 316L
Đấu nối điện	Khối đấu dây tháo rời, tối đa 2.5 mm²
Cấp bảo vệ	IP65 / Loại 4NEMA 4 (tùy chọn IP68)
Lỗ chờ cáp	2 × M20 × 1.5 (tùy chọn: 2 × ½″ NPT, mặc định bịt 1 lỗ)
Tương thích EMC	Tuân thủ quy định EMC của CE (nếu áp dụng); cần lắp đặt đúng hướng dẫn sử dụng
Nguồn cấp	—
Điện áp bus (chuẩn)	12 … 30 V DC
Điện áp bus (vùng an toàn nội tại)	12 … 24 V DC
Dòng tiêu thụ	12.5 mA
Chứng nhận và phê duyệt	—
Mục đích chung	CSA, FM, CE, RCM
Chống bụi gây cháy	ATEX II 1 D T100 °C
Chống bụi gây cháy (dùng đầu dò IS)	CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
Vỏ chống cháy (dùng đầu dò IS)	ATEX II 1/2 G Ex d[ia] IIC T6 … T4 ATEX II 1 D T100 °C
Chống nổ (dùng đầu dò IS)	CSA/FM Class I, Div. 1, Nhóm A, B, C, D CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
An toàn nội tại (IS)	ATEX II 1 G Ex ia IIC T6 … T4 ATEX II 1 D IP6X T100 °C CSA/FM Class I, Div. 1, Nhóm A, B, C, D CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
Không phát tia (non-incendive)	CSA/FM Class I, Div. 2, Nhóm A, B, C, D CSA/FM Class II, Div. 2, Nhóm F, G
Không phát tia (non-sparking)	ATEX II 3 G Ex nA IIC T6 … T4 ATEX II 3 D IP6X T100 °C UKEX II 3 G Ex nA IIC T6 … T4 UKEX II 3 D IP6X T100 °C
Dùng trong hàng hải	Lloyd’s Register (ENV1, ENV2, ENV5)
Khác	Chứng nhận Trung Quốc (Pattern Approval)
Giao tiếp truyền thông	PROFIBUS PA (IEC 61158 CP3/CP3.2) Bus Profile: IEC 61158-2 MBP (IS) Device Profile: PROFIBUS PA cho thiết bị điều khiển quy trình Version 3.0, Class B, thiết bị FISCO
