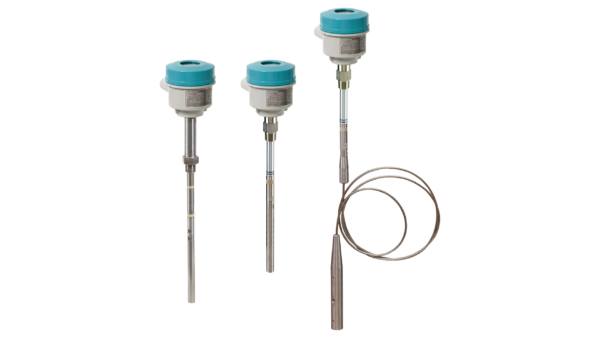

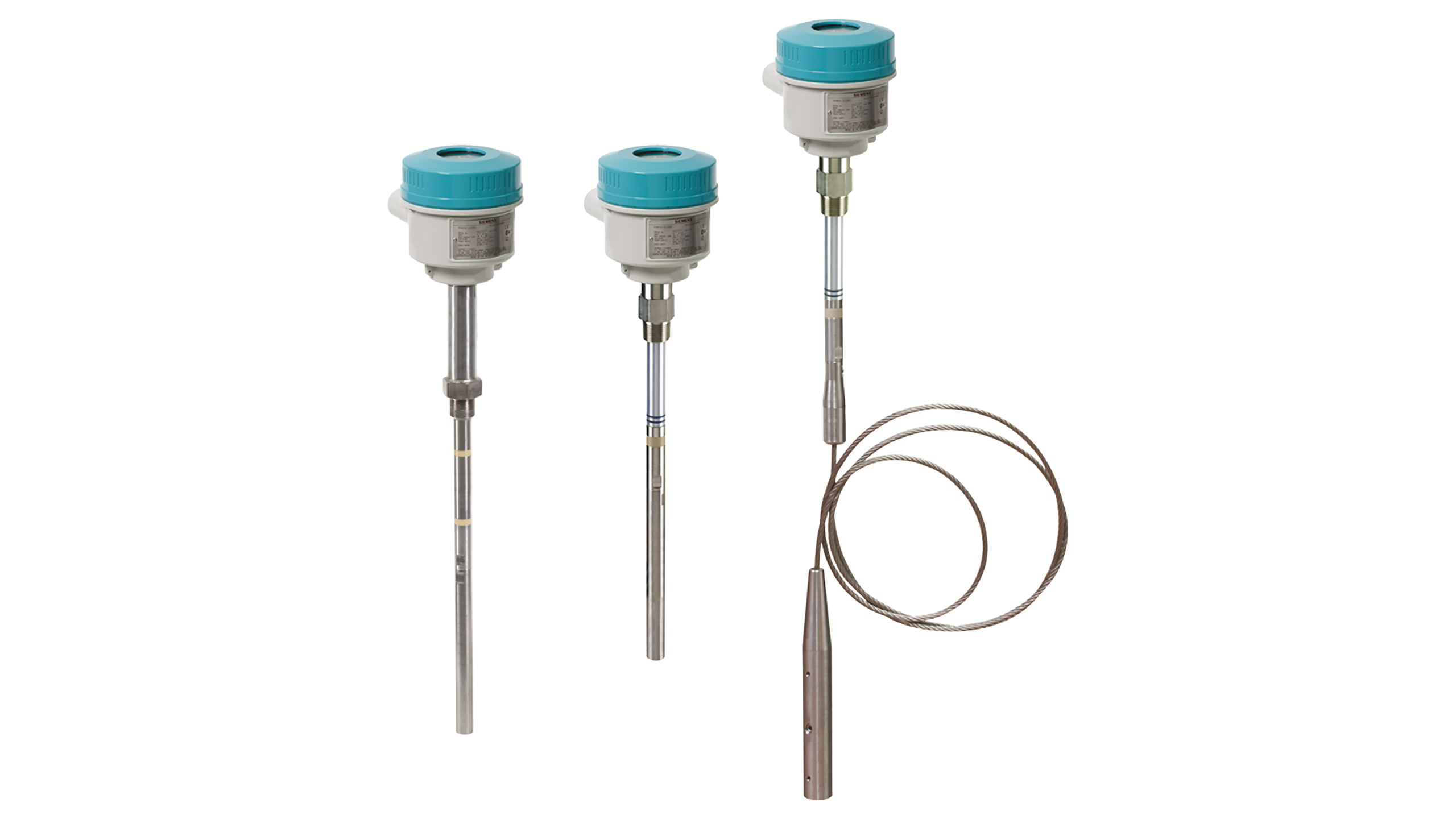

Pointek CLS300

Liên hệ

Pointek CLS300 (phiên bản tiêu chuẩn) là công tắc báo mức, đo được chất lỏng, chất rắn, bùn, bọt và giao diện trong môi trường có áp suất và nhiệt độ cao. Thiết bị hỗ trợ tùy chọn đầu dò dạng que hoặc dây. Thiết bị có thể tự loại bỏ ảnh hưởng của cặn bám trên đầu dò

Zalo Hotline: 0961.67.69.69

Danh mục: Point Level Measurement, RF Capacitance, Thiết bị đo mức

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Công nghệ Active Shield giúp đo chính xác ngay cả khi có tích tụ vật liệu hoặc nhiễu do vòi phun dài
Thiết kế đầu dò đặc bằng kim loại, chịu mài mòn mạnh, lý tưởng cho ứng dụng có chất rắn thô và ăn mòn
3 đèn LED hiển thị: trạng thái nguồn, đầu ra và điều chỉnh thiết bị
Phiên bản chịu nhiệt cao: lên đến 400 °C (752 °F)
Điện tử đúc kín hoàn toàn (fully potted), chống ảnh hưởng bởi bụi, rung động và ngưng tụ

Ứng dụng tiêu biểu

Chất lỏng, bùn lỏng, vật liệu rời dạng khối
Các quy trình có nhiệt độ và áp suất cao
Môi trường nguy hiểm hoặc có khả năng cháy nổ
Ngành khai khoáng, luyện kim, xi măng
Các điểm đo trong bồn, silo, phễu, hoặc ống dẫn có điều kiện mài mòn mạnh

Thiết kế và vật liệu

Bộ phận tiếp xúc môi chất làm bằng thép không gỉ phủ PFA, cho khả năng kháng hóa chất cao
Phiên bản chịu nhiệt cao sử dụng ceramic kết hợp thép không gỉ
Cảm biến phát hiện chính xác cả vật liệu có hằng số điện môi thấp hoặc cao
Thiết kế dạng mô-đun, cho phép lựa chọn linh hoạt về kiểu kết nối, chiều dài đầu dò, vật liệu cấu tạo và phê duyệt an toàn
Có sẵn nhiều phiên bản đầu dò: dạng thanh (rod) hoặc dạng cáp (cable)

Hạng mục	Thông số
Nguyên lý hoạt động	Đo mức bằng dịch tần nghịch (capacitive level detection)
Ngõ vào	—
Đại lượng đo	Thay đổi điện dung (đơn vị picoFarad – pF)
Ngõ ra	—
Tín hiệu ngõ ra – Rơle	1 rơle SPDT loại Form C
Điện áp tiếp điểm tối đa	30 V DC / 250 V AC
Dòng điện tiếp điểm tối đa	5 A DC / 8 A AC
Công suất chuyển mạch tối đa	150 W DC / 2.000 VA AC
Trễ chuyển mạch (ON/OFF)	1 … 60 giây
Tín hiệu ngõ ra – Bán dẫn	—
Kiểu ngõ ra	Cách ly điện (galvanically isolated)
Bảo vệ phân cực ngược	Có (loại hai cực – bipolar)
Điện áp chuyển mạch tối đa	30 V DC / 30 V đỉnh AC
Dòng tải tối đa	82 mA
Độ sụt áp	< 1 V (điển hình tại 50 mA)
Trễ (trước hoặc sau chuyển mạch)	1 … 60 giây
Độ chính xác	—
Độ phân giải (độ nhạy tối thiểu)	Thay đổi 1% so với điện dung thực tế
Sai số nhiệt độ tối đa	±0.2% so với giá trị điện dung thực tế
Điều kiện vận hành định mức¹⁾	—
Vị trí lắp đặt	Trong nhà / ngoài trời
Điều kiện môi trường xung quanh	—
Nhiệt độ môi trường làm việc	-40 … +85 °C (–40 … +185 °F)²⁾
Nhiệt độ lưu trữ	-40 … +85 °C (–40 … +185 °F)
Điều kiện môi chất đo	—
Môi chất phù hợp	Chất lỏng, rắn rời, bùn, bề mặt phân tách, môi chất có độ nhớt cao
Hằng số điện môi tối thiểu (εr)	≥ 1.5
Nhiệt độ quá trình – kiểu thanh/cáp	-40 … +200 °C (–40 … +392 °F)²⁾
Nhiệt độ quá trình – phiên bản nhiệt độ cao	-40 … +400 °C (–40 … +752 °F)
Áp suất quá trình³⁾	-1 … +35 bar g (–14.6 … +511 psi g)
Thiết kế	—
Vật liệu vỏ	Nhôm sơn tĩnh điện, có gioăng làm kín
Cấp bảo vệ	Chuẩn: Type 4 / NEMA 4 / IP65 Tùy chọn: Type 4 / NEMA 4 / IP68
Lỗ vào cáp	2 × M20 × 1.5 (tùy chọn: 2 × ½″ NPT, mặc định bịt 1 lỗ)
Điều khiển và hiển thị	—
Đèn LED	3 đèn LED cho trạng thái nguồn, ngõ ra và nguồn cấp
Chiết áp	2 chiết áp điều chỉnh thời gian trễ và độ nhạy
Công tắc gạt (DIP switch)	5 công tắc cho: • Trễ ON/OFF • Chế độ fail-safe cao/thấp • Điều chỉnh kiểm tra thời gian trễ • Độ nhạy cao/thấp • Cài đặt kiểm tra trễ
Nguồn cấp	12 … 250 V AC/DC, 0 … 60 Hz, cách ly điện, công suất tiêu thụ 2 W
Chứng nhận và phê duyệt	—
Mục đích chung	CSA, FM, CE, RCM
Vỏ chống cháy – dùng đầu dò IS	ATEX II 2 G Ex d[ia] IIC T6 … T1 ATEX II 1 D T100 °C
Chống bụi gây cháy – dùng đầu dò IS	ATEX II 1 D T100 °C CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
Chống nổ – dùng đầu dò IS	CSA/FM Class I, Div. 1, Nhóm A, B, C, D CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
Hàng hải	Lloyd’s Register (ENV1, ENV2, ENV5)
Chống tràn	WHG (Đức), VLAREM II (Bỉ)
Khác	Chứng nhận Trung Quốc (Pattern Approval)
