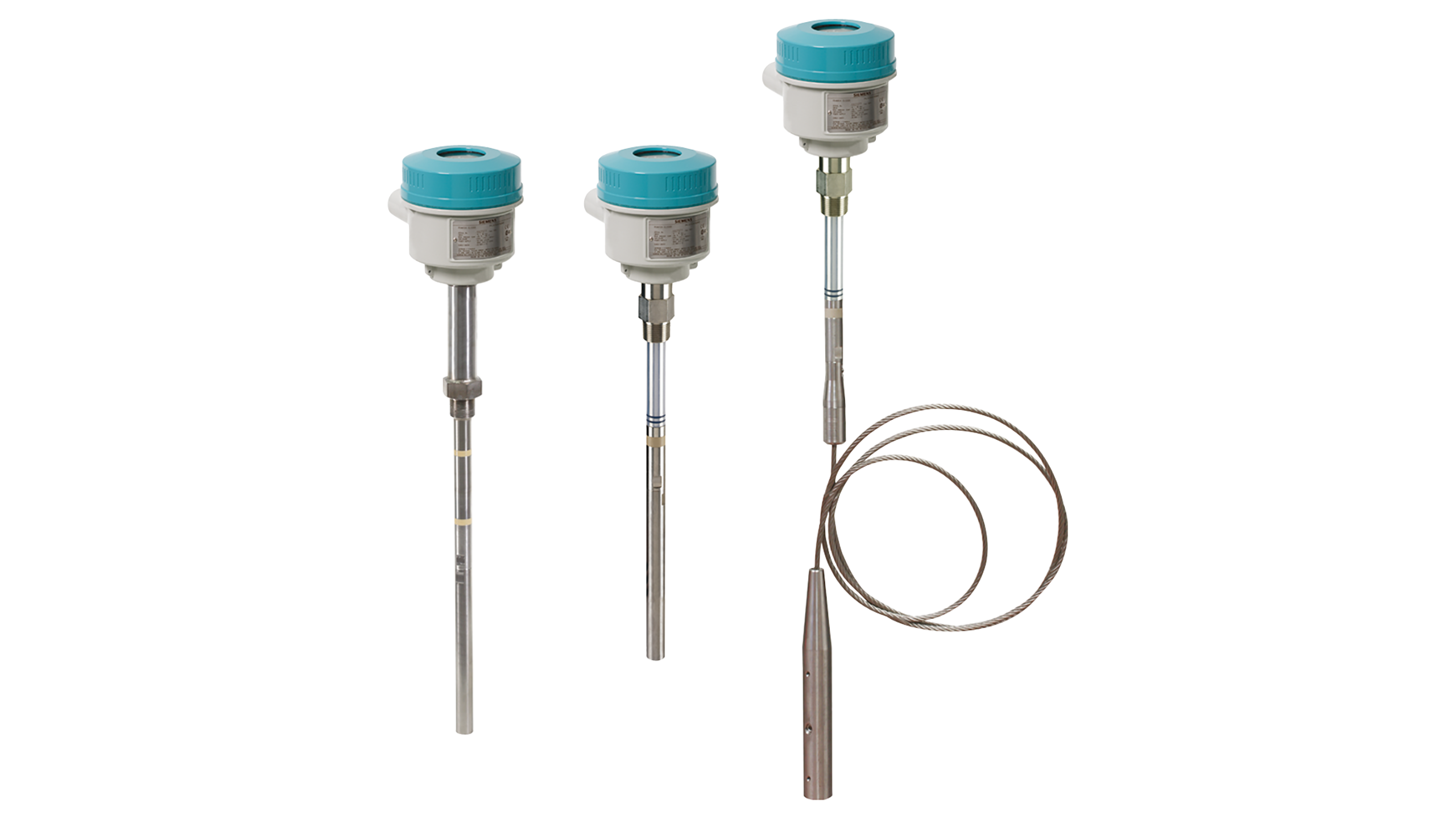

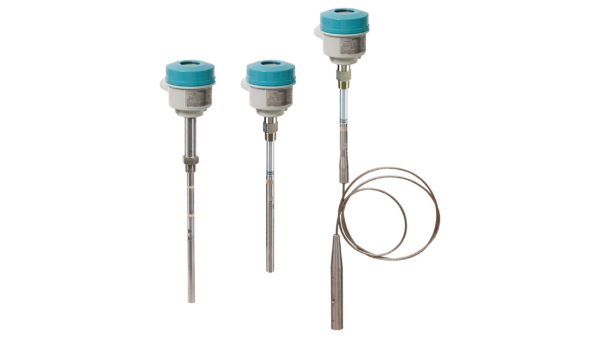

Pointek CLS300 (phiên bản kỹ thuật số) là công tắc báo mức được dùng để đo chất lỏng, chất rắn, bùn, bọt và giao diện giữa các pha trong môi trường có nhiệt độ – áp suất cao, tính ăn mòn hoặc mài mòn mạnh. Phiên bản kỹ thuật số tích hợp màn hình LCD, hỗ trợ cấu hình qua menu và giao tiếp PROFIBUS PA.

Zalo Hotline: 0961.67.69.69

Danh mục: Point Level Measurement, RF Capacitance, Thiết bị đo mức Thương hiệu: Siemens

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Công nghệ Active Shield: loại bỏ nhiễu do lớp bám hoặc đầu vòi dài, đảm bảo độ chính xác cao
Cấu tạo đầu dò đặc, chịu mài mòn cực tốt, lý tưởng cho vật liệu rắn thô trong ngành khai khoáng hoặc xi măng
Hiệu chuẩn bằng nút nhấn, hỗ trợ chẩn đoán đầy đủ ngay tại hiện trường
Độ nhạy cao, phù hợp cho chất lỏng, rắn, bùn có hằng số điện môi thấp hoặc cao
Màn hình LCD tích hợp, hỗ trợ cấu hình đơn giản qua giao diện điều hướng menu
Giao tiếp số PROFIBUS PA (Profile 3.0, Class B), tương thích với phần mềm SIMATIC PDM
Bộ điện tử đúc kín hoàn toàn, chống ảnh hưởng bởi rung động, bụi hoặc ngưng tụ

Ứng dụng tiêu biểu

Chất lỏng, bùn lỏng, vật liệu rời dạng khối
Quy trình có nhiệt độ và áp suất cao
Môi trường nguy hiểm (hazardous areas)
Ngành khai khoáng, luyện kim, xi măng
Hệ thống có yêu cầu giao tiếp số và giám sát từ xa qua mạng PROFIBUS

Cấu hình và vật liệu

Bộ phận tiếp xúc với môi chất được làm từ thép không gỉ phủ PFA – kháng hóa chất cao
Phiên bản chịu nhiệt sử dụng gốm và thép không gỉ, chịu được điều kiện khắc nghiệt
Thiết kế dạng mô-đun, hỗ trợ nhiều kiểu kết nối, chiều dài đầu dò, phê duyệt và tùy chọn đầu ra
Có sẵn các phiên bản đầu dò dạng que (rod) và dạng dây (cable), dễ dàng tích hợp vào hệ thống hiện hữu

Hạng mục	Thông số
Nguyên lý hoạt động	Đo mức bằng dịch tần nghịch (capacitive level detection)
Ngõ vào	—
Đại lượng đo	Thay đổi điện dung (đơn vị picoFarad – pF)
Ngõ ra	—
Kiểu ngõ ra	Ngõ ra bán dẫn
Cấu hình ngõ ra	Cách ly điện (galvanic isolation)
Bảo vệ phân cực ngược	Có (loại hai cực – bipolar)
Điện áp chuyển mạch tối đa	30 V DC 30 V đỉnh AC
Dòng tải tối đa	82 mA
Độ sụt áp	< 1 V (điển hình tại 50 mA)
Trễ chuyển mạch (trước / sau)	Có thể lập trình: 0 … 100 giây
Chế độ an toàn (fail-safe)	Mức tối thiểu hoặc tối đa
Kiểu kết nối điện	Khối đấu dây tháo rời
Độ chính xác	—
Độ phân giải (độ nhạy)	1% thay đổi so với điện dung thực tế
Sai số nhiệt độ tối đa	0.2% của giá trị điện dung thực tế
Điều kiện vận hành định mức¹⁾	—
Vị trí lắp đặt	Trong nhà / ngoài trời
Nhiệt độ môi trường	-40 … +85 °C (–40 … +185 °F)²⁾
Nhiệt độ lưu trữ	-40 … +85 °C (–40 … +185 °F)
Môi chất đo	Chất lỏng, rắn rời, bùn, mặt phân cách, và môi chất có độ nhớt cao
Hằng số điện môi tối thiểu (εr)	≥ 1.5
Nhiệt độ quá trình (thanh/cáp)	-40 … +200 °C (–40 … +392 °F)²⁾
Nhiệt độ quá trình (loại nhiệt độ cao)	-40 … +400 °C (–40 … +752 °F)
Áp suất quá trình³⁾	-1 … +35 bar g (–14.6 … +511 psi g)
Thiết kế	—
Vật liệu vỏ	Nhôm sơn tĩnh điện, có gioăng làm kín
Cấp bảo vệ	Chuẩn: Type 4 / NEMA 4 / IP65 Tùy chọn: Type 4 / NEMA 4 / IP66
Lỗ vào cáp	2 × M20 × 1.5 (tùy chọn: 2 × ½″ NPT, mặc định bịt 1 lỗ)
Hiển thị và điều khiển	—
Màn hình cục bộ	LCD
Cấu hình	• Cục bộ: qua 3 nút nhấn • Từ xa: qua SIMATIC PDM (trên mạng)
Nguồn cấp	—
Điện áp bus (tại kết nối quá trình)	Chuẩn: 12 … 30 V DC An toàn nội tại: 12 … 24 V DC
Dòng tiêu thụ	12.5 mA
Chứng nhận và phê duyệt	—
Mục đích chung	CSA, FM, CE, RCM
Chống bụi gây cháy	ATEX II 1/2 D, 2 D, IP6X T100 °C
Vỏ chống cháy – dùng đầu dò IS	ATEX II 1/2 G Ex d[ia] IIC T6 … T4 ATEX II 1/2 D T100 °C
Chống bụi – dùng đầu dò IS	CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
An toàn nội tại (IS)⁴⁾	ATEX II 1 G Ex ia IIC T6 … T4 CSA/FM Class I, Div. 1, Nhóm A, B, C, D CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
Không phát tia (non-incendive)	CSA/FM Class I, Div. 2, Nhóm A, B, C, D CSA/FM Class II, Div. 2, Nhóm F, G
Không phát tia lửa (non-sparking)	ATEX II 3 G Ex nA IIC T4 hoặc T6
Chống nổ – dùng đầu dò IS	CSA/FM Class I, Div. 1, Nhóm A, B, C, D CSA/FM Class II, Div. 1, Nhóm E, F, G CSA/FM Class III T4
Hàng hải	Lloyd’s Register (ENV1, ENV2, ENV5)
Khác	Chứng nhận Trung Quốc (Pattern Approval)
Giao tiếp truyền thông	PROFIBUS PA (IEC 61158 CP3 / CP3.2) Bus profile: IEC 61158-2 MBP (IS) Device profile: PROFIBUS PA cho thiết bị điều khiển quy trình Version 3.0, Class B, thiết bị FISCO
