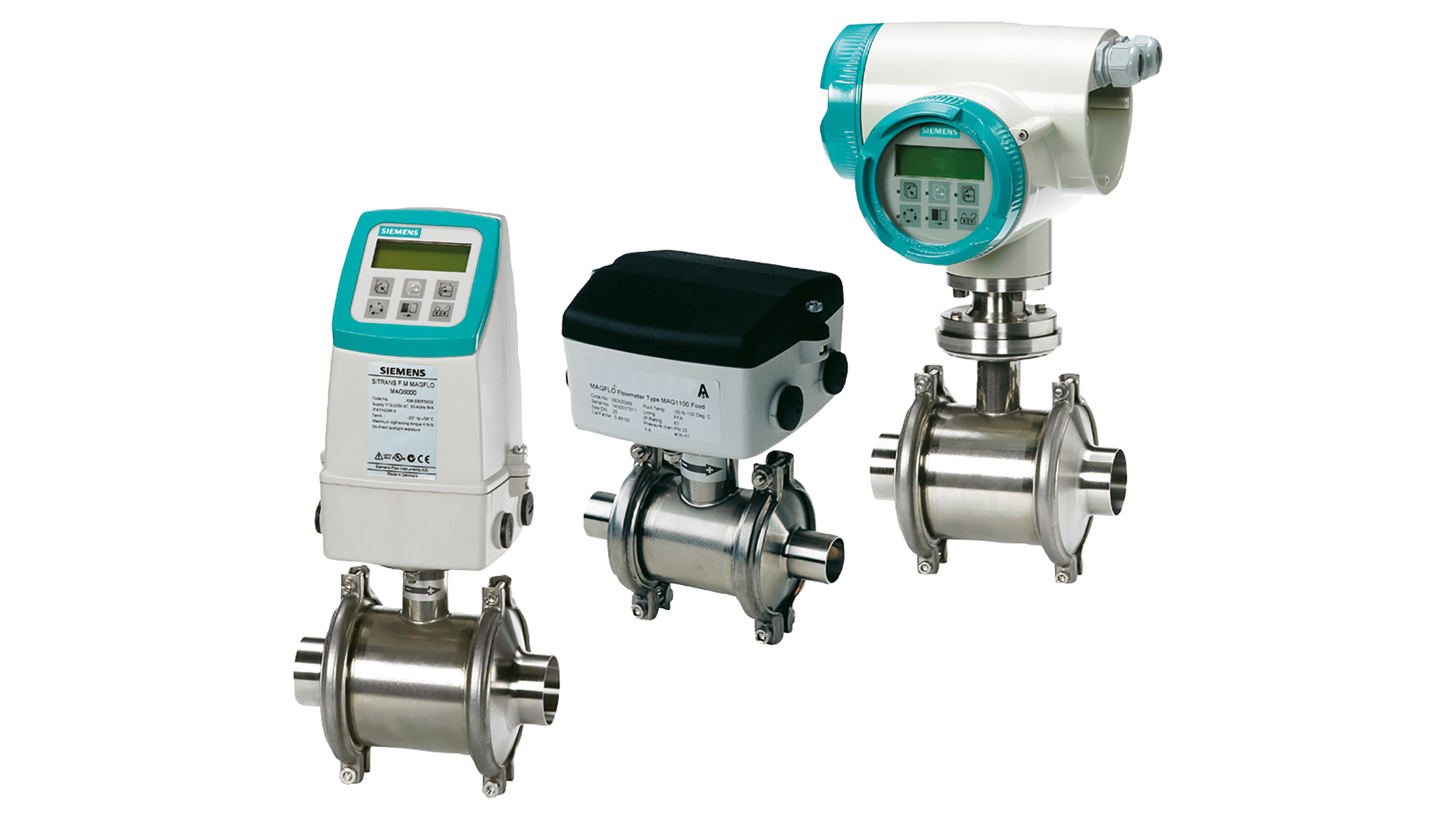

SITRANS FM MAG 1100 F

Liên hệ

Cảm biến điện từ SITRANS FM MAG 1100 F được thiết kế chuyên biệt cho các ứng dụng trong ngành thực phẩm và đồ uống.

Mã sản phẩm: N/A Danh mục: Electromagnetic, Sensor, Thiết bị đo lưu lượng Thẻ: Công nghiệp đồ uống, Công nghiệp dược phẩm, Công nghiệp thực phẩm, Đồng hồ đo lưu lượng điện từ Thương hiệu: Siemens

Đặc điểm nổi bật

Kích thước cảm biến: DN 10 đến DN 100 (3/8″ đến 4″)
Vỏ ngoài làm bằng thép không gỉ AISI 316
Kết nối cảm biến kiểu vệ sinh đạt chứng nhận 3A
Thiết kế hợp vệ sinh, phù hợp với các quy trình làm sạch CIP/SIP
Dễ dàng lắp đặt và vận hành, nhờ công nghệ SENSORPROM tự động cập nhật các cài đặt
Độ kín bảo vệ chống nước IP67/NEMA 6
Thiết kế cho phép thực hiện xác minh tại chỗ (in-situ verification) đã được cấp bằng sáng chế, sử dụng dữ liệu lưu trên SENSORPROM

Lĩnh vực áp dụng

Ứng dụng chính của các cảm biến điện từ SITRANS FM tập trung trong các lĩnh vực:

Công nghiệp thực phẩm
Công nghiệp đồ uống
Công nghiệp dược phẩm

Cấu hình kỹ thuật

Thiết kế cơ khí đặc biệt với đa dạng các kiểu kết nối vệ sinh theo yêu cầu khách hàng
Lắp đặt linh hoạt dạng tích hợp hoặc tách rời, dễ dàng thay đổi tại hiện trường theo kiểu “plug & play”
Có thể nâng cấp nhanh chóng tại chỗ lên chuẩn IP68/NEMA 6P với hộp đầu nối chuyên dụng
Phiên bản chống cháy nổ ATEX 2G D cho môi trường nguy hiểm (lớp lót ceramic)

Nguyên lý hoạt động

Nguyên lý đo lưu lượng dựa trên định luật cảm ứng điện từ Faraday, theo đó cảm biến chuyển đổi lưu lượng dòng chảy thành điện áp tỷ lệ thuận với vận tốc dòng chảy.

Tích hợp hệ thống

Thiết bị đo lưu lượng hoàn chỉnh bao gồm cảm biến và các bộ chuyển đổi tín hiệu tương ứng là SITRANS FM MAG 5000, 6000 và 6000 I. Công nghệ truyền thông linh hoạt USM II giúp đơn giản hóa việc tích hợp và nâng cấp lên nhiều hệ thống truyền thông fieldbus khác nhau như PROFIBUS DP và PA, Modbus RTU/RS 485, HART, FOUNDATION Fieldbus H1, DeviceNet.

Xuất xứ	Đức
Nguyên lý đo	Cảm ứng điện từ

Hạng mục	Thông tin
MAG 1100 F
Nguyên lý đo	Cảm ứng điện từ
Tần số kích từ (Nguồn cấp; 50 Hz/60 Hz)	DN 10…65 (3/8″…2½”): 12,5 Hz/15 HzDN 80…100 (3″…4″): 6,25 Hz/5 Hz
Kết nối cơ khí
Kích thước danh định	DN 10…100 (3/8″…4″)
Kiểu kết nối	Có sẵn các adapter vô trùng: – Hàn trực tiếp vào ống – Lắp bằng kẹp (clamp) – Lắp bằng ren
Điều kiện hoạt động
Nhiệt độ môi trường
• Cảm biến	-40…+100 °C (–40…+212 °F)
• Cảm biến Ex	-20…+60 °C (–4…+140 °F)
• Dạng compact với bộ chuyển đổi MAG 5000/6000	-20…+60 °C (–4…+140 °F)
• Dạng compact với bộ chuyển đổi MAG 6000 I Ex	-20…+60 °C (–4…+140 °F)
Nhiệt độ môi chất
MAG 1100 F (Gốm)	-20…+150 °C (–4…+302 °F)Phù hợp tiệt trùng bằng hơi nước
MAG 1100 F (PFA)	-30…+130 °C (–22…+266 °F)Phù hợp tiệt trùng bằng hơi nước ở 150 °C (302 °F)
Sốc nhiệt
• Thời gian ≤ 1 phút, nghỉ 10 phút
DN 10, 15, 25	Max. ΔT = 80 °C/phút (144 °F/phút)
DN 20, 50, 65	Max. ΔT = 70 °C/phút (126 °F/phút)
DN 80, 100	Max. ΔT = 60 °C/phút (108 °F/phút)
Ngắn hạn	Max. +100 °C (212 °F)
Áp suất vận hành
MAG 1100 F (Gốm)
DN 10…65	Tối đa 40 bar (580 psi)
DN 80…100	Tối đa 25 bar (363 psi)
MAG 1100 F (PFA)
Chân không	1×10⁻³ bar abs. (1,5×10⁻³ psi)
Áp suất tối đa	Lên tới 20 bar (290 psi)
Tải trọng cơ học (rung động)	18…100 Hz ngẫu nhiên theo 3 hướng x, y, z trong 2 giờ (theo EN 60068-2-6)Cảm biến: 3,17 g RMS
Cấu tạo
Vỏ ngoài
MAG 1100 F	Thép không gỉ AISI 316L/1.4404
Hộp đấu nối (phiên bản remote)
• Tiêu chuẩn	Polyamide gia cường sợi thủy tinh
• Tùy chọn	Thép không gỉ AISI 316L/1.4436
Lớp lót
MAG 1100 F (Gốm)	Oxit nhôm Al₂O₃ (gốm)
MAG 1100 F (PFA)	PFA gia cường (Teflon) (không dùng cho Ex)
Điện cực
MAG 1100 F (Gốm)	Bạch kim với hợp kim hàn vàng/titan
MAG 1100 F (PFA)	Hastelloy C276/C4/Alloy 22
Đầu nối cáp
Lắp đặt từ xa	2×M20 hoặc 2×½” NPT
Lắp đặt compact	MAG 5000/MAG 6000: 4×M20 hoặc 4×½” NPTMAG 6000 I Ex: 2×M25
Chứng nhận và phê duyệt
Hiệu chuẩn	Điểm không, 2×25%, 2×90%
Khu vực nguy hiểm
MAG 1100 F (Gốm)	ATEX, EAC Ex (Zone 1 Ex d ia IIB T6 Gb), ATEX (Zone 21 Ex tD A21 IP67)
MAG 1100 F (PFA)	FM (NI Class I Div.2 Nhóm A, B, C, D)
Yêu cầu vệ sinh
MAG 1100 F (Gốm và PFA)	3A (phiên bản remote với hộp polyamide), Phù hợp tiêu chuẩn EC 1935/2004
Thiết bị áp suất	PED – 2014/68/EU
Khác	EAC (Kazakhstan)
