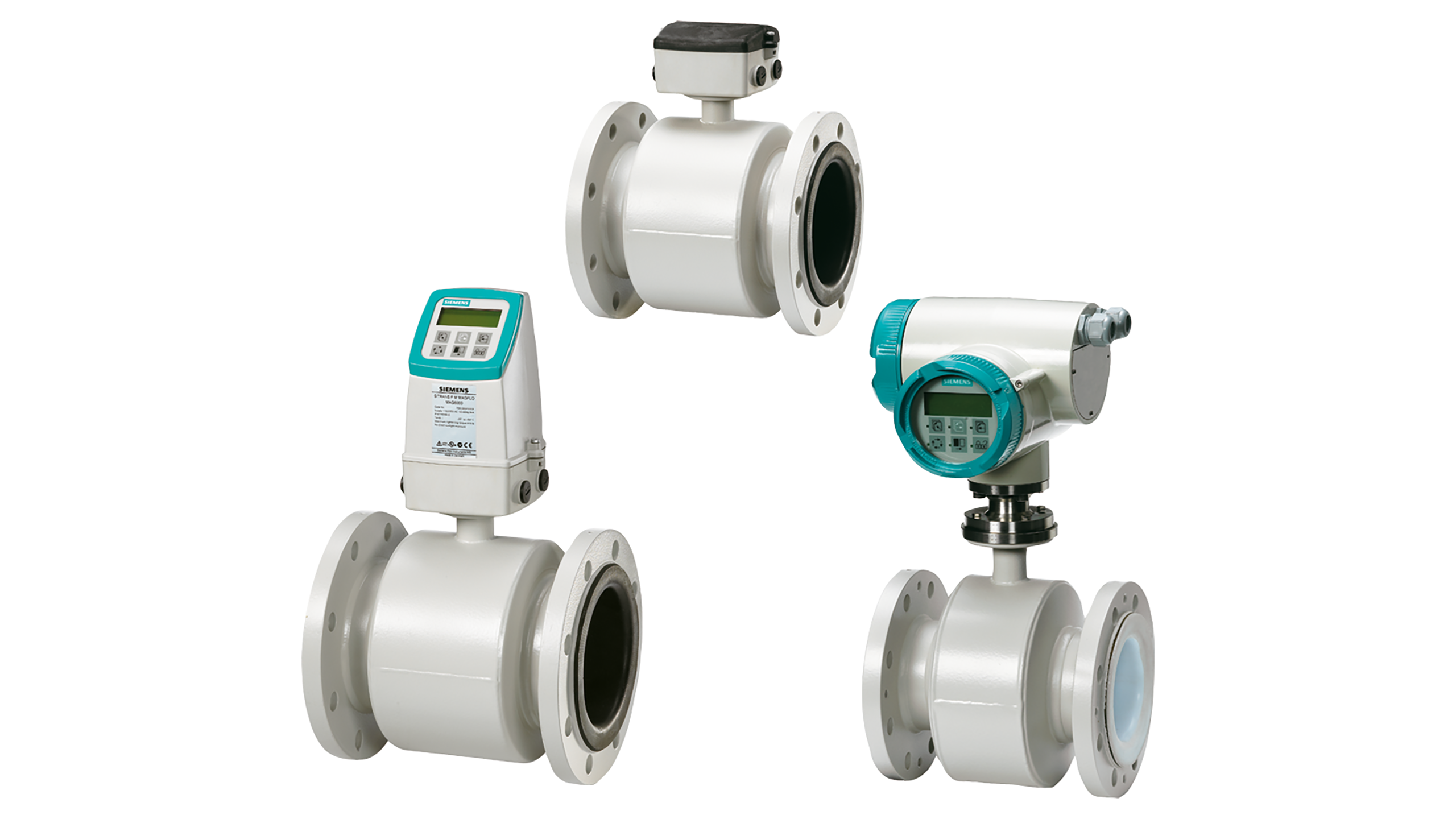

SITRANS FM MAG 3100 P

Liên hệ

SITRANS FM MAG 3100 P là đồng hồ đo lưu lượng điện từ, được thiết kế nhằm đáp ứng các yêu cầu thông dụng nhất trong ngành hóa chất và công nghiệp chế biến.

Zalo Hotline: 0961.67.69.69

Danh mục: Sensor, Thiết bị đo lưu lượng Thẻ: Công nghiệp bột giấy và giấy, Công nghiệp chế biến, Công nghiệp hóa chất, Đồng hồ đo lưu lượng điện từ, Xử lý nước thải Thương hiệu: Siemens

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Kích thước từ DN 15 đến DN 300 (½” đến 12″)
Nằm trong chương trình giao hàng nhanh Quick Ship Program (xem thời gian giao hàng trong tài liệu PIA LCP)
Là loại đồng hồ đo lưu lượng được sử dụng rộng rãi nhất trong các ngành công nghiệp hóa chất và chế biến với lớp lót PTFE/PFA và điện cực Hastelloy
Khả năng kháng hóa chất vượt trội
Đầy đủ các chứng nhận toàn cầu cho môi trường nguy hiểm:
- ATEX, FM, CSA, IECEx
- Phiên bản phòng nổ Ex cấp nguồn 24 V và 115/230 V dạng tích hợp hoặc tách rời
- Tín hiệu ngõ ra analog dạng an toàn nội tại (intrinsically safe ia)
Tính năng tự chẩn đoán toàn diện, cảnh báo lỗi và ghi nhật ký lỗi chi tiết
Kết cấu hàn toàn phần, chắc chắn, phù hợp với những ứng dụng và môi trường khắc nghiệt nhất
Dễ dàng lắp đặt và vận hành nhờ công nghệ SENSORPROM tự động cập nhật các cài đặt
Tuân thủ các khuyến nghị NAMUR NE 21, NE 32, NE 43, NE 53 và NE 70

Lĩnh vực áp dụng

Các ứng dụng chính của cảm biến đo lưu lượng điện từ SITRANS FM MAG 3100 P phổ biến trong những ngành công nghiệp:

Công nghiệp hóa chất
Công nghiệp chế biến
Công nghiệp bột giấy và giấy
Xử lý nước thải công nghiệp

Cấu hình kỹ thuật

Lắp đặt linh hoạt theo kiểu tích hợp hoặc tách rời
Dễ dàng thay đổi bộ chuyển đổi tín hiệu ngay tại hiện trường theo dạng “plug & play”
Cảm biến nhiệt độ cao cho các ứng dụng với nhiệt độ lên tới 150 °C (302 °F)
Đáp ứng các tiêu chuẩn chỉ thị EEC: PED, chỉ thị áp suất 2014/68/EU với các mặt bích theo EN 1092-1
Chiều dài cấu tạo phù hợp theo ISO 20456
Có thể nâng cấp cảm biến tiêu chuẩn tại nhà máy hoặc ngay tại hiện trường lên cấp bảo vệ IP68/NEMA 6P

Nguyên lý hoạt động

Nguyên lý đo lưu lượng dựa trên định luật cảm ứng điện từ Faraday, trong đó cảm biến chuyển đổi lưu lượng dòng chảy thành một điện áp tỷ lệ thuận với vận tốc dòng chảy.

Danh mục	Thông tin
Phiên bản	MAG 3100 P
Đặc tính sản phẩm	Dành cho ngành hóa chất và công nghiệp xử lý (được bao gồm trong Quick Ship Program)
Kích thước danh định	– PTFE: DN 15 … 300 (½” … 12″) – PFA: DN 15 … 150 (½” … 6″)
Nguyên lý đo	Cảm ứng điện từ
Tần số kích từ (Nguồn cấp; 50 Hz/60 Hz)	– DN 15 … 65 (½”… 2½”): 12,5 Hz/15 Hz – DN 80 … 300 (3″… 12″): 6,25 Hz/7,5 Hz – DN 200 … 300 (8″… 12″): 3,125 Hz/3,75 Hz
Kết nối cơ khí
Mặt bích	– EN 1092-1, mặt bích raised face ⁽¹⁾ – DN 15 … 50 (½”… 2″): PN 40 (580 psi) – DN 65 … 300 (2½”… 12″): PN 16 (232 psi) – DN 200 … 300 (8″… 12″): PN 10 (145 psi) – ANSI B16.5 (BS 1560), mặt bích raised face – DN ½”…12″: Class 150 hoặc 240 (290 psi)
Điều kiện vận hành
Nhiệt độ môi trường	(Điều kiện cũng phụ thuộc vào đặc tính lớp lót)
• Cảm biến tiêu chuẩn	-40 … +100 °C (–40 … +212 °F)
• Cảm biến Ex	–20 … +60 °C (–4 … +140 °F)
• Phiên bản compact với bộ chuyển đổi
– MAG 5000/6000	–20 … +60 °C (–4 … +140 °F)
– MAG 6000 I³⁾	–20 … +60 °C (–4 … +140 °F)
– MAG 6000 I Ex³⁾	–20 … +60 °C (–4 … +140 °F)
Áp suất vận hành
• PTFE	DN 15 … 300 (½”… 12″): 0,3 … 40 bar (4 … 580 psi)
• PFA	DN 15 … 150 (½”… 6″): Chân không 0,02 … 50 bar (0,29 … 725 psi)
Cấp bảo vệ vỏ	IP67 theo EN 60529/NEMA 6P, chịu được áp lực nước 10 mH₂O trong 30 phút Tùy chọn: IP68 theo EN 60529/NEMA 6P, chịu ngâm liên tục ở 10 mH₂O
Tổn thất áp suất ở 3 m/s	Tương đương ống thẳng
Áp suất kiểm tra	1,5 × PN (nếu áp dụng)
Tải trọng cơ học (Rung động)	– 18 … 100 Hz ngẫu nhiên theo các hướng x, y, z trong 2 giờ theo tiêu chuẩn EN 60068-2-6 – Cảm biến: 3,17 g RMS – Cảm biến với bộ chuyển đổi MAG 5000/6000 gắn compact: 3,17 g RMS – Cảm biến với bộ chuyển đổi MAG 6000 I Ex gắn compact: 1,49 g RMS
Nhiệt độ môi chất	– PTFE: -20 … +150 °C (-4 … +302 °F) – PFA: -20 … +150 °C (-4 … +302 °F)
EMC	2014/30/EU
Vật liệu
Vật liệu mặt bích và vỏ	Thép carbon ASTM A105 với lớp bảo vệ chống ăn mòn hoặc thép không gỉ ASTM A182 loại F316/F316L
Vật liệu ống đo	Thép không gỉ AISI 304/1.4301
Vật liệu điện cực	– PTFE: Hastelloy C276/2.4819, Tantalum – PFA: Hastelloy C22/2.4602
Vật liệu điện cực nối đất	Tùy chọn bằng Hastelloy C22/2.4602
Hộp đấu nối (phiên bản remote)	– Tiêu chuẩn: Polyamide gia cường sợi thủy tinh – Tùy chọn: Thép không gỉ AISI 316L/1.4436 – Cảm biến Ex: Thép không gỉ AISI 316L/1.4436
Đầu nối cáp
Lắp đặt từ xa	2 × M20 hoặc 2 × ½” NPT
Lắp đặt compact	– MAG 5000/MAG 6000: 4 × M20 hoặc 4 × ½” NPT – MAG 6000 I Ex: 2 × M25 hoặc 2 × ½” NPT
Chứng nhận và phê duyệt
Hiệu chuẩn	Điểm không, 2 × 25 % và 2 × 90 %
Khu vực nguy hiểm
• Cảm biến Ex dạng compact hoặc remote với MAG 6000 I Ex	• ATEX, FM, CSA, IECEx, EAC, NEPSI – Zone 1 Ex d e ia IIC T6 Gb • ATEX, FM, CSA, IECEx – Zone 21 Ex tD A21 IP67
• Cảm biến tiêu chuẩn không có/có MAG 5000/6000/6000 I	• FM: – XP IS Class I Div.1 Nhóm A, B, C, D²⁾ – DIP Class II-III Div.1 Nhóm E, F, G²⁾ • KCS: Zone 1 Ex d e ia IIC T6
	• FM – NI Class I Div.2 Nhóm A, B, C, D – NI Class I Zone 2 Nhóm IIC
Thiết bị áp suất	PED theo tiêu chuẩn: Tất cả mặt bích EN1092-1 – 2014/68/EU
Khác	– CPA (Trung Quốc) – CRN (Canada) – EAC (Kazakhstan)

Ghi chú:

(1) DN ≤ 600 Kiểu 01 (SORF); DN > 600 Kiểu 11 (WNRF).
(2) Chỉ áp dụng cho phiên bản compact.
(3) Với thiết bị HART, nhiệt độ môi trường tối đa 50 °C (122 °F)
