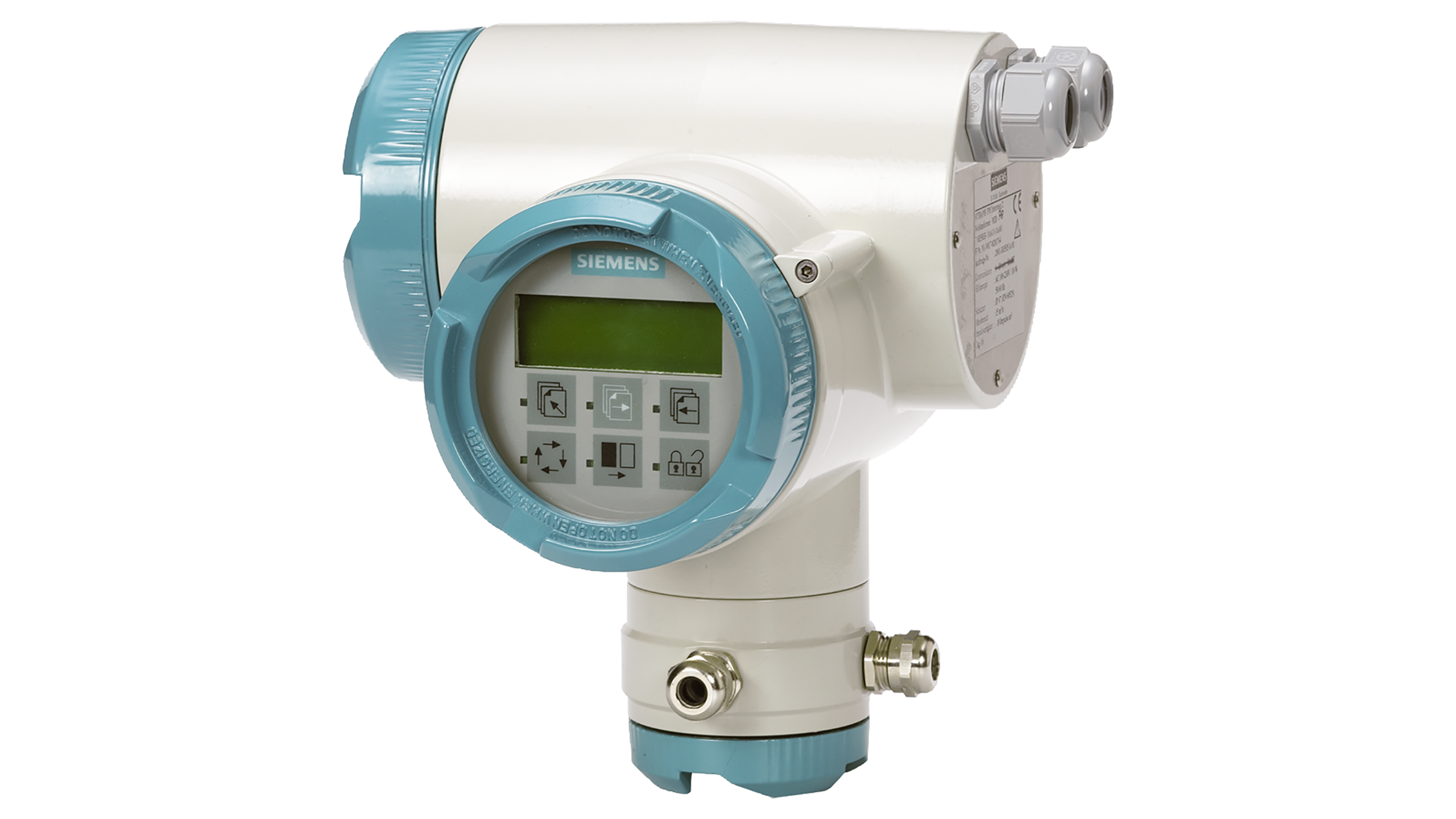

SITRANS FM MAG 6000 I/MAG 6000 I Ex

Tổng quan

Bộ chuyển đổi tín hiệu SITRANS FM MAG 6000 I/MAG 6000 I Ex de được thiết kế nhằm đáp ứng các yêu cầu khắt khe của ngành công nghiệp chế biến. Vỏ nhôm đúc chắc chắn giúp bảo vệ vượt trội ngay cả trong các điều kiện môi trường công nghiệp khắc nghiệt nhất. Phiên bản phòng nổ (Ex) vẫn được trang bị đầy đủ chức năng đầu vào và đầu ra.

Đặc điểm nổi bật

• Dải đầy đủ các đồng hồ đo lưu lượng đạt chuẩn phòng nổ Ex, với đầu vào và đầu ra an toàn nội tại (intrinsically safe).

• Cho phép lắp đặt linh hoạt, dạng tích hợp hoặc tách rời.

• Có sẵn các module truyền thông mở rộng như HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS PA và DP, Modbus RTU/RS 485.

• Độ phân giải tín hiệu vượt trội giúp tối ưu tỉ số đo lường (turn down ratio).

• Xử lý tín hiệu số với nhiều khả năng mở rộng.

• Tự động đọc dữ liệu SENSORPROM, giúp việc lắp đặt và vận hành dễ dàng.

• Menu vận hành có thể cấu hình theo yêu cầu với bảo vệ mật khẩu:

  • Màn hình hiển thị 3 dòng, 20 ký tự hỗ trợ 11 ngôn ngữ

  • Hiển thị lưu lượng theo nhiều đơn vị đo

  • Bộ đếm tổng lưu lượng cho dòng chảy thuận, dòng chảy ngược và lưu lượng ròng cùng nhiều thông tin khác

• Đa dạng tín hiệu đầu ra phục vụ điều khiển quá trình: tối thiểu bao gồm tín hiệu analog, xung/tần số và relay (trạng thái, hướng dòng chảy, giới hạn đo).

• Tính năng tự chẩn đoán toàn diện giúp phát hiện và ghi nhận lỗi.

• Điều khiển theo mẻ (batch control).

• Tuân thủ các khuyến nghị NAMUR NE 21, NE 32, NE 43, NE 53 và NE 70.

• Khả năng tự xác minh hiệu suất (self verification).

Cấu hình kỹ thuật

Bộ chuyển đổi tín hiệu được thiết kế để lắp đặt linh hoạt theo kiểu tích hợp hoặc tách rời trong các khu vực thông thường hoặc nguy hiểm (với phiên bản tích hợp, bộ chuyển đổi phải được đặt hàng cùng với cảm biến).

Chức năng

Các chức năng chính bao gồm:

• Đo lưu lượng tức thời (flow rate)

• 2 dải đo tùy chọn

• 2 bộ đếm tổng (totalizers)

• Ngưỡng ngắt lưu lượng thấp (low flow cut-off)

• Nhận diện hướng dòng chảy (flow direction)

• Hệ thống báo lỗi (error system)

• Thời gian vận hành (operating time)

• Đo lưu lượng một chiều hoặc hai chiều (uni-/bidirectional flow)

• Ngõ ra xung và công tắc giới hạn (limit switches and pulse output)

• Điều khiển lưu lượng theo mẻ (batch control)

MAG 6000 I/6000 I Ex de là bộ chuyển đổi tín hiệu hoạt động dựa trên vi xử lý, được trang bị màn hình hiển thị chữ và số đa ngôn ngữ. Bộ chuyển đổi xử lý tín hiệu từ cảm biến điện từ tương thích và cung cấp nguồn điện ổn định cho các cuộn dây điện từ.

Chi tiết về kết nối, nguyên lý hoạt động và lắp đặt được cung cấp trong bảng dữ liệu kỹ thuật của các cảm biến tương ứng.

Màn hình và phím bấm

Vận hành bộ chuyển đổi tín hiệu có thể thực hiện thông qua:

• Bàn phím và màn hình hiển thị tích hợp trên thiết bị

• Bộ giao tiếp HART (HART communicator)

• Máy tính cá nhân/laptop với phần mềm SIMATIC PDM thông qua truyền thông HART

• Máy tính cá nhân/laptop với phần mềm SIMATIC PDM sử dụng giao tiếp PROFIBUS hoặc Modbus
