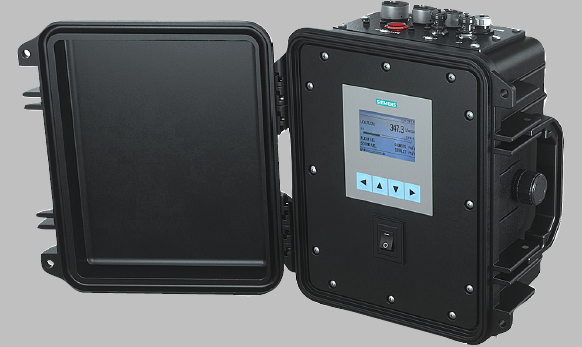

SITRANS FST090

Liên hệ

SITRANS FST090 là thiết bị đo lưu lượng clamp-on di động, lý tưởng cho các ứng dụng kiểm tra nhanh, đối chiếu lưu lượng mà không cần cắt ống hay dừng dòng chảy. Thiết bị sử dụng công nghệ xử lý tín hiệu số (DSP), có độ chính xác cao, phản hồi nhanh và dễ sử dụng.

Zalo Hotline: 0961.67.69.69

Danh mục: Thiết bị đo lưu lượng, Transmitter Thẻ: Bộ chuyển đổi tín hiệu, Công nghiệp chế biến, Công nghiệp HVAC, Công nghiệp năng lượng, Xử lý nước, Xử lý nước thải

Mô tả
Thông số kỹ thuật

Đặc điểm chính

Thiết kế di động, vỏ bảo vệ chắc chắn, chống thời tiết
Lắp đặt cảm biến nhanh chóng, không cần công cụ, không gián đoạn dòng chảy
Tính toán vị trí cảm biến tối ưu dựa trên thông số ống và chất lỏng
Sai số đo dưới 1%, <0,15% trong điều kiện lý tưởng
Tích hợp công cụ bù nhiễu dòng chảy ở các đoạn ống uốn cong
Pin sạc hoạt động hơn 24 giờ, có thể thay nóng khi đang sử dụng

Khả năng đo và giao tiếp

Đo lưu lượng thể tích, vận tốc dòng, vận tốc âm, tổng lưu lượng
Giao tiếp Modbus RTU, ngõ ra analog 4–20 mA, xung/tần số, relay, USB
Hiển thị đồ họa, menu cấu hình, hỗ trợ lưu dữ liệu lên thẻ SD
Tùy chọn cấu hình và tích hợp qua phần mềm SIMATIC PDM

Ứng dụng tiêu biểu

Kiểm tra lưu lượng tạm thời
Đối chiếu với đồng hồ cố định
Đo tại các điểm không thể cắt ống
Phục vụ bảo trì, hiệu chuẩn hiện trường

SITRANS FST090 kết hợp hiệu năng đo ổn định, vận hành đơn giản và tính linh hoạt cao – là giải pháp lý tưởng cho các kỹ sư hiện trường trong ngành nước, năng lượng, HVAC và công nghiệp chế biến.

Hạng mục	Thông số
Thiết kế (Design)
Kích thước (D × R × C)	320.4 × 244.8 × 175.4 mm (12.6 × 9.6 × 6.9 in)
Trọng lượng	2.8 kg (6.0 lb)
Vật liệu vỏ	Polypropylene (chống thời tiết)
Kiến trúc (Architecture)
Giao diện / hiển thị	4 nút nhấn, màn hình đồ họa có đèn nền, độ phân giải 240 × 160 pixel
Lập trình	Trợ lý giao diện, nhập liệu tự do, lưu được tối đa 50 vị trí đo
Ngôn ngữ	Có thể chuyển đổi, hỗ trợ 14 ngôn ngữ: Tiếng Anh, Đức, Ý, Pháp, Tây Ban Nha, Bồ Đào Nha, Đan Mạch, Thụy Điển, Phần Lan, Hà Lan, Trung Quốc, Nhật, Nga, Ba Lan
Cảm biến (Sensors)
Loại cảm biến	Cảm biến kẹp ngoài FSS200 loại di động, tương thích với cảm biến FUP1010 cũ
Cáp cảm biến	PVC dài 6 m (19.6 ft) hoặc 15 m (49 ft), có đầu nối
Nguồn điện (Power)
Nguồn cho bộ phát	DC 11.5 … 28.5 V, công suất 10 W
Nguồn ngoài	100 … 240 V AC hoặc 24 V DC, công suất 10 W
Pin sạc	Pin lithium-ion (99 Wh), 24 V DC Thời gian hoạt động lên tới 24 giờ mỗi lần sạc Có thể hoán đổi giữa pin và bộ nguồn mà không gián đoạn phép đo
Bộ sạc pin	Sạc nhanh: 19 … 26 V DC, dòng 2.8 A tối đa Bộ sạc ngoài AC: 100 … 240 V AC, 50–60 Hz, 1.7 A
Dải đo có thể điều chỉnh
Dải tốc độ dòng chảy	±12 m/s (±40 ft/s), tùy thuộc vào đường kính ống (rộng hoặc hẹp hơn)
Hướng dòng chảy	Hai chiều (bidirectional)
Độ nhạy lưu lượng	0.001 m/s (0.003 ft/s), không phụ thuộc tốc độ dòng chảy
Kết nối ngõ vào/ra
Ngõ vào số – Dừng bộ đếm	Optocoupler kích hoạt khi điện áp DC 2 … 10 V
Ngõ vào số – Đặt lại bộ đếm	Optocoupler kích hoạt khi điện áp DC 2 … 10 V
Ngõ ra – Dòng điện	4 … 20 mA (cách ly), cấp nguồn ngoài 10 … 30 V DC
Ngõ ra – Rơ-le	DC 30 V, AC 3 V tối đa Thời lượng xung: 41.6 ms đến 5 s Tần số: 0 … 12.5 kHz (chu kỳ tải 50%)
Ngõ ra – Tần suất xung	Transistor quang 10 mA, tối đa DC 30 V
Giao tiếp truyền thông	Modbus RTU RS 485
Tùy chọn chẩn đoán	Ghi nhật ký, cảnh báo và sự kiện theo dạng bảng
Cổng kết nối USB	USB – dùng với SIMATIC PDM / bộ nhớ trong Bộ nhớ ngoài 4 GB (có thể mở rộng đến 32 GB) để ghi dữ liệu lâu dài
Độ chính xác
Độ chính xác	±1.0% lưu lượng đối với tốc độ > 0.3 m/s (1 ft/s)
Độ lặp lại	±0.25% (theo ISO 11631)
Độ trôi điểm 0	0.1% lưu lượng; <±0.001 m/s (<±0.003 ft/s)
Tần suất làm mới dữ liệu	100 Hz
Điều kiện môi trường
Nhiệt độ hoạt động	-10 … +50 °C (14 … +122 °F)
Nhiệt độ lưu trữ	-20 … +60 °C (–4 … +140 °F)
Cấp bảo vệ	IP65 (khi đóng nắp) IP67 (khi mở nắp)
Chứng nhận và phê duyệt
An toàn chung	UL, ULC, CE
