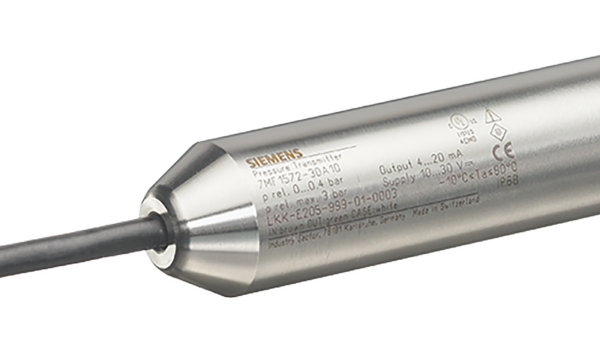

SITRANS LH100

Liên hệ

SITRANS LH100 là cảm biến áp suất thủy tĩnh dạng thả chìm, dùng để đo mức chất lỏng trong các bồn, bể, kênh dẫn và đập chứa nước. Thiết bị có nhiều dải đo khác nhau và tùy chọn phiên bản chống cháy nổ.

Zalo Hotline: 0961.67.69.69
Danh mục: ,

Đặc điểm nổi bật

  • Thiết kế nhỏ gọn, dễ dàng lắp đặt

  • Lắp đặt đơn giản, không yêu cầu cấu trúc gắn phức tạp

  • Độ sai số nhỏ, chỉ ±0,3% toàn thang đo

  • Cấp bảo vệ cao: IP68, hoạt động ổn định trong môi trường ngập nước liên tục

  • Có phụ kiện kèm theo: hộp kết nối cáp và kẹp cố định, hỗ trợ lắp đặt linh hoạt

Ứng dụng tiêu biểu

  • Đóng tàu, giám sát mức trong két chứa

  • Cấp nước và xử lý nước thải

  • Đo mức trong giếng khoan, bể hở, bồn không áp

  • Các ứng dụng ngoài trời hoặc trong điều kiện ẩm ướt liên tục

Cấu tạo và thiết kế

  • Cảm biến sử dụng cảm biến gốm tích hợp cầu điện trở Wheatstone

  • Toàn bộ phần tử đo và mạch điện được tích hợp trong vỏ thép không gỉ

  • Cáp kết nối có tích hợp ống thông hơi kèm theo bộ lọc ẩm, giúp cân bằng áp suất và ngăn ngưng tụ hơi nước

  • Màng cảm biến được bảo vệ bởi nắp che chống va đập và tạp chất

  • Thiết bị được bù nhiệt toàn dải, đảm bảo độ chính xác trong nhiều điều kiện môi trường

Nguyên lý hoạt động

  • Màng cảm biến nằm ở đầu dưới của thiết bị tiếp xúc với áp suất thủy tĩnh của cột chất lỏng

  • Áp suất thủy tĩnh tỷ lệ với độ sâu được truyền đến cầu Wheatstone trong cảm biến

  • Tín hiệu điện áp đầu ra được xử lý bởi mạch điện tử và chuyển đổi thành dòng điện 4–20 mA

  • Ống thông hơi trong cáp giúp cân bằng áp suất khí quyển, đảm bảo đo chính xác

  • Đầu nối đất/chống nhiễu được nối vào vỏ ngoài thiết bị để tăng độ ổn định và an toàn khi sử dụng

Danh mục Chi tiết
Nguyên lý hoạt động
Nguyên lý đo Cảm biến áp điện trở
Ngõ vào
Đại lượng đo Mức thủy tĩnh (hydrostatic level)
Dải đo 0 … 3 mH₂O (0 … 9 ftH₂O)
0 … 4 mH₂O (0 … 12 ftH₂O)
0 … 5 mH₂O (0 … 15 ftH₂O)
0 … 6 mH₂O (0 … 18 ftH₂O)
0 … 10 mH₂O (0 … 30 ftH₂O)
0 … 20 mH₂O (0 … 60 ftH₂O)
0 … 0.3 bar
0 … 0.4 bar
0 … 0.5 bar
0 … 0.6 bar
0 … 1 bar
0 … 2 bar
Áp suất vận hành tối đa cho phép 1.5 bar (21.8 psi) → cho các dải đến 0 … 6 mH₂O
3.0 bar (43.5 psi) → cho dải 0 … 10 mH₂O
5.0 bar (72.5 psi) → cho dải 0 … 20 mH₂O và các dải áp suất lớn hơn
Ngõ ra
Tín hiệu ngõ ra 4 … 20 mA
Độ chính xác đo (theo IEC 62828-1)
Dải 0 … 3 mH₂O (9 ftH₂O hoặc 0.3 bar) – Điển hình: 0.5% giá trị toàn thang
– Tối đa: 1.0% giá trị toàn thang
Các dải đo còn lại – Điển hình: 0.3% giá trị toàn thang
– Tối đa: 0.6% giá trị toàn thang
Ảnh hưởng nhiệt độ môi trường
Dải 0 … 3 mH₂O 0.45% / 10 K của giá trị toàn thang
Dải 4 … 6 mH₂O 0.45% / 10 K của giá trị toàn thang
Dải > 6 mH₂O 0.3% / 10 K của giá trị toàn thang
Ổn định lâu dài
3 mH₂O (0.3 bar) 0.4% giá trị toàn thang / năm
4 … 6 mH₂O 0.25% giá trị toàn thang / năm
> 6 mH₂O 0.2% giá trị toàn thang / năm
Điều kiện vận hành
Nhiệt độ quy trình –10 … +80 °C (14 … 176 °F)
Nhiệt độ lưu trữ –40 … +80 °C (–40 … +176 °F)
Cấp bảo vệ (IEC 60529) IP68
Thiết kế cơ khí
Khối lượng cảm biến ≈ 0.2 kg (≈ 0.44 lb)
Cáp kết nối – Chiều dài tối đa: 100 m (330 ft)
– Khối lượng: 0.025 kg/m (≈ 0.015 lb/ft)
Kết nối điện Cáp 3 lõi tích hợp ống thông khí và màng lọc ẩm
Vật liệu cấu tạo
Màng đo Gốm Al₂O₃, 96%
Vỏ Thép không gỉ 1.4404 / 316L
Gioăng – FPM (chuẩn)
– EPDM (tuỳ chọn)
Cáp kết nối – PE-HD (chuẩn)
– PE-LD (với gioăng EPDM, dùng cho nước uống)
Nguồn cấp
Điện áp cấp UB – 10 … 33 V DC
– 10 … 30 V DC (đối với phiên bản chống cháy nổ)
Chứng nhận và phê duyệt
Nước uống (ACS) ACS 15 ACC NY 360
EAC № TC RU C-DE.ГБ05.В.00732
UL (Mỹ và Canada) 2014-11-17 – E344532
PED (Châu Âu) Thiết bị không thuộc phạm vi PED 2014/68/EU
Chống cháy nổ
An toàn nội tại “i” – IECEx SEV 14.0003
– SEV 14 ATEX 0109
– II 1 G Ex ia IIC T4 Ga
– EAC Ex: TC RU C-DE.AA87.B.00324

Hộp đấu dây (Tùy chọn)

Danh mục Chi tiết
Mục đích sử dụng Kết nối dây cáp từ cảm biến
Khối lượng 0.2 kg (0.44 lb)
Kết nối điện 2 x 3 pha (dây AWG 28 – 18)
Cổng vào cáp 2 × Pg 9
Vỏ hộp Nhựa polycarbonate
Thoát khí Van thoát áp cho môi trường khí quyển
Cấp bảo vệ IP65 (theo IEC 60529)

Kẹp treo (Tùy chọn)

Danh mục Chi tiết
Mục đích sử dụng Dùng để gắn cố định cảm biến
Khối lượng 0.16 kg (0.35 lb)
Vật liệu Thép mạ kẽm, polyamide
