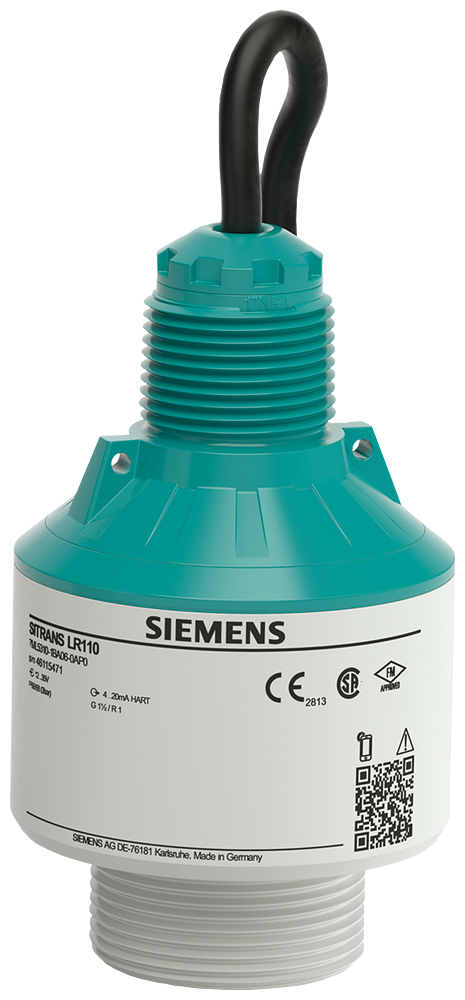

SITRANS LR110

Liên hệ

SITRANS LR110 là cảm biến radar FMCW băng W, đo mức không tiếp xúc đến 15 m cho chất lỏng, bùn, vật liệu rắn. Thiết kế nhỏ gọn, hỗ trợ Bluetooth, HART/Modbus RTU.

Zalo Hotline: 0961.67.69.69

Danh mục: Continuous Level Measurement, Radar level transmitters, Thiết bị đo mức Thẻ: Bồn chứa hóa chất, Công nghiệp hóa chất, môi trường có tính ăn mòn cao

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Kết nối Bluetooth với ứng dụng SITRANS mobile IQ, cho phép cấu hình nhanh chóng qua thiết bị di động
Vỏ thiết bị bằng nhựa PVDF kín hoàn toàn, chịu hóa chất và điều kiện khắc nghiệt
Hỗ trợ giao tiếp HART 7.0 hoặc Modbus RTU 4 dây, dễ dàng tích hợp với hệ thống điều khiển
Công nghệ radar FMCW băng W với góc tia hẹp, phù hợp cho không gian hẹp và đo ngắn
Được phê duyệt cho lắp đặt ngoài trời, không cần bồn kín
Độ chính xác cao đến ±2 mm, khoảng chết bằng 0 – tối ưu cho quản lý tồn kho chính xác
Thiết kế nhỏ gọn, dễ lắp đặt ở các vị trí giới hạn không gian
Có phiên bản dùng trong vùng nguy hiểm (hazardous area), phù hợp với môi trường dễ cháy nổ (gas hoặc bụi)

Ứng dụng tiêu biểu

Đo mức chất lỏng, bùn, hoặc rắn trong bồn chứa kín hoặc hở
Lắp đặt tại khu vực có điều kiện ăn mòn hoặc hơi hóa chất
Đo xuyên qua nắp bồn bằng nhựa, không cần khoét lỗ hay tiếp xúc trực tiếp
Quản lý tồn kho trong ngành hóa chất, xử lý nước, vật liệu rời

Danh mục	Thông số kỹ thuật
Nguyên lý hoạt động
Nguyên lý đo	Radar FMCW băng W
Dải đo	0 … 15 m (0 … 49.2 ft)
Tần số	Danh định 80 GHz
Góc sóng	8°

Nguồn cấp
HART
• Điện áp	12 … 35 V DC
• Dòng tiêu thụ	4 … 20 mA
Modbus
• Điện áp	8 … 30 V DC
• Dòng tiêu thụ	38 mA tại 8 V DC / 17 mA tại 30 V DC

Giao tiếp
4 … 20 mA	HART 7.0
Modbus (tùy chọn 4 dây)	RTU

Độ chính xác	± 2 mm (dải 0.25 … 15 m) ± 10 mm (dải 0 … 0.25 m)

Điều kiện vận hành định mức
Áp suất bồn chứa	-1 … +3 bar (14.50 … 43.51 psi g)
Nhiệt độ môi trường	-40 … +80 °C (-40 … +176 °F)
Nhiệt độ quá trình	-40 … +80 °C (-40 … +176 °F)
Nhiệt độ bảo quản	-40 … +80 °C (-40 … +176 °F)

Thiết kế
Khối lượng	0.5 kg (1.1 lb), cộng thêm 0.1 kg/m (0.2 lb/ft) chiều dài cáp
Vật liệu (vỏ)	PVDF
Kết nối quy trình	1-½” NPT, 1-½” BSPT hoặc 1-½” BSPP
Cấp bảo vệ	IP66/IP68
Kết nối cáp	Kết nối ren 1″ NPT hoặc 1″ BSPT
• Phiên bản HART	Tùy chọn chiều dài: 5 … 100 m (16.4 … 328.1 ft), 2 lõi, xoắn có chống nhiễu, dây 18 AWG, vỏ PVC
• Phiên bản Modbus	Tùy chọn chiều dài: 5 … 100 m (16.4 … 328.1 ft), 4 lõi xoắn đôi, dây 22 AWG, vỏ polyurethane

Chứng chỉ và phê duyệt
Chung	CE, _CFM_US, _CCSA_US, ATEX, IECEx, EACEx, CSA-Japan-Ex, RCM, INMETRO, NEPSI, CCOE, PESO, FDA/(EG)1935/2004
Chuẩn phát sóng vô tuyến	CE, UKCA, FCC, IC, ANATEL, ICASA, NCC, KC, CITC, RCM, WPC, Telec, NBTC, MCMC, ACB
Chuẩn hàng hải	CE, FCC, IC, Anatel, ICASA, NCC, KC, CITC, RCM, WPC, Telec, NBTC, MCMC
Quan trắc lưu lượng nước	MCERTS Cấp 1
Canadian Registration Number (CRN)	• British Columbia 0F22218.51 • Alberta 0F20596.2 • Saskatchewan 0F2002.3 • Manitoba 0F7032.4 • Ontario 0F22218.5 • Quebec 0F05183.6 • New Brunswick 0F1490.07 • Nova Scotia 0F1490.08 • Prince Edward Island 0F1490.09 • Newfoundland and Labrador 0F1490.0 • Yukon 0F1490.0Y • Northwest Territories 0F1490.0T • Nunavut 0F1490.0N

Lập trình cấu hình
Ứng dụng SITRANS mobile IQ	Ứng dụng Bluetooth SITRANS mobile IQ cung cấp giao diện trực quan để cấu hình, thiết lập và giám sát dòng thiết bị SITRANS LR100. Thông tin chi tiết: siemens.com/mobileIQ
SIMATIC PDM	SIMATIC PDM cho phép cấu hình và chẩn đoán từ xa qua máy tính (cho hệ thống mạng)
SITRANS DTM	–
