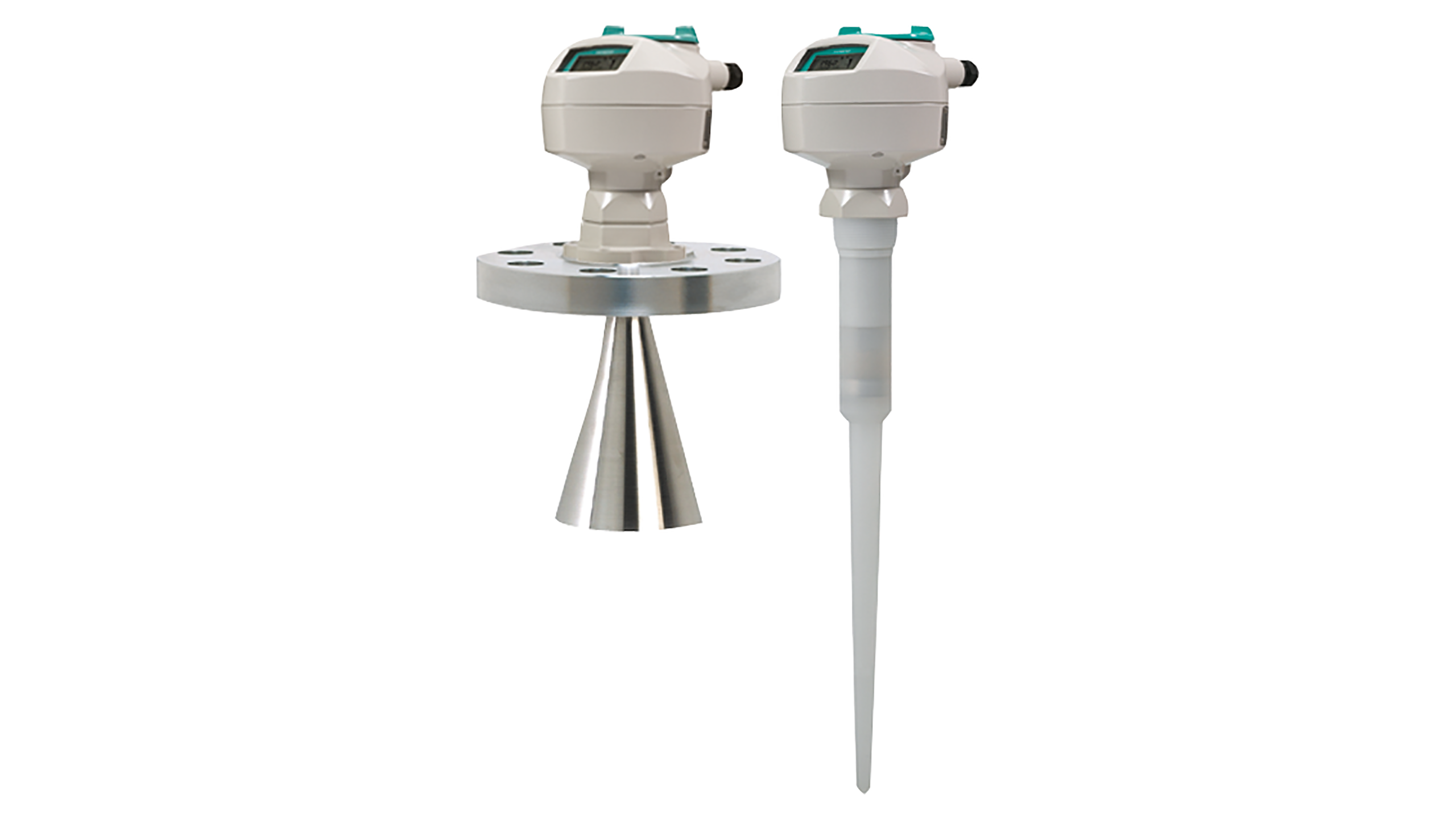

SITRANS LR200
Liên hệ
SITRANS LR200 là cảm biến radar xung 6 GHz, 2 dây, đo mức chất lỏng và bùn đến 20 m trong môi trường nhiệt độ cao, áp suất lớn, nhiễu động mạnh. Thiết bị bền bỉ, ổn định, phù hợp cho các ứng dụng công nghiệp khắt khe.
Đặc điểm nổi bật
-
Giao diện người dùng đồ họa (LUI) trực quan, hỗ trợ cấu hình nhanh với hướng dẫn khởi động nhanh (Quick Start Wizard)
-
Màn hình LUI hiển thị dạng sóng phản hồi (echo profile), hỗ trợ chẩn đoán tín hiệu
-
Giao tiếp số hỗ trợ HART hoặc PROFIBUS PA, dễ tích hợp vào hệ thống điều khiển
-
Tích hợp công nghệ Process Intelligence giúp tăng độ ổn định, giảm nhiễu từ vật cản cố định (Auto False-Echo Suppression)
-
Lập trình dễ dàng bằng bộ cấu hình cầm tay hồng ngoại an toàn nội tại (Intrinsically Safe) hoặc phần mềm SIMATIC PDM
-
Không cần mở nắp thiết bị khi cấu hình – tăng độ an toàn khi thao tác trong khu vực nguy hiểm
Thiết kế và cấu hình
-
Anten Uni-Construction bằng polypropylene kín hoàn toàn, kháng hóa chất cao
-
Anten tích hợp lớp chắn bên trong, loại bỏ nhiễu từ cổ bồn hoặc đầu nối
-
Phần điện tử có thể xoay và điều chỉnh hướng để thuận tiện trong lắp đặt và quan sát
-
Khởi động nhanh với chỉ 2 tham số cấu hình cơ bản
-
Hiển thị 4 ngôn ngữ, hỗ trợ vận hành tại hiện trường
Ứng dụng tiêu biểu
-
Bồn chứa chất lỏng có khuấy trộn mạnh
-
Chất lỏng có hơi hoặc bay hơi, gây nhiễu tín hiệu thông thường
-
Bồn chứa nhiệt độ cao hoặc áp suất cao
-
Đo mức nhựa đường (asphalt) hoặc các chất có tính dính, khó đo bằng các công nghệ khác
| Danh mục | Thông số kỹ thuật |
| Nguyên lý hoạt động | |
| Nguyên lý đo | Đo mức bằng sóng radar |
| Tần số | Băng C, khoảng 6 GHz |
| Dải đo | 0.3 … 20 m (1.0 … 65 ft) |
| Ngõ ra | |
| Tín hiệu analog | 4 … 20 mA |
| Độ chính xác | ± 0.02 mA |
| Dải đo (Span) | Tỷ lệ thuận hoặc tỷ lệ nghịch |
| Giao tiếp | HART Tùy chọn: PROFIBUS PA (Profile 3.0, Class B) |
| Chế độ an toàn | Lập trình được: cao, thấp hoặc giữ nguyên (khi mất tín hiệu Echo) |
| Hiệu suất (theo IEC 60770-1) | |
| Từ đầu ăng-ten đến 600 mm | 40 mm (1.57 inch) |
| Phần còn lại của dải đo | 10 mm (0.4 inch) hoặc 0.1% của dải đo (lấy giá trị lớn hơn) |
| Điều kiện vận hành định mức | |
| Vị trí lắp đặt | Trong nhà hoặc ngoài trời |
| Nhiệt độ môi trường | -40 … +80 °C (-40 … +176 °F) |
| Nhiệt độ bảo quản | -40 … +80 °C (-40 … +176 °F) |
| Nhóm lắp đặt | Nhóm I |
| Mức độ ô nhiễm | Cấp 4 |
| Điều kiện môi chất | |
| Hằng số điện môi (εr) | εr > 1.6 (nếu < 3, cần dùng ống tĩnh – stillpipe) |
| Nhiệt độ và áp suất bồn chứa | Thay đổi theo loại kết nối (xem biểu đồ áp suất/nhiệt độ chi tiết) |
| Thiết kế | |
| Vỏ thiết bị – Vật liệu | Nhôm phủ sơn tĩnh điện polyester |
| Vỏ thiết bị – Đầu nối cáp | 2 × M20 × 1.5 hoặc 2 × ½” NPT |
| Vỏ thiết bị – Cấp bảo vệ | Type 4X/NEMA 4X, Type 6/NEMA 6, IP67, IP68 |
| Trọng lượng | < 2.82 kg (6.21 lb) với ăng-ten thanh nhựa polypropylene |
| Hiển thị tại chỗ | Màn hình tinh thể lỏng chữ & số đa đoạn với biểu đồ vạch (hỗ trợ 4 ngôn ngữ) |
| Ăng-ten | |
| Vật liệu | Thanh polypropylene kín khí, tùy chọn PTFE |
| Kích thước | Chắn sóng chuẩn 100 mm (4″) dùng cho vòi 100 mm (4″); tùy chọn chắn sóng dài 250 mm (10″) |
| Tùy chọn khác | Xem tài liệu “Ăng-ten SITRANS LR200” để biết thêm tùy chọn |
| Kết nối quy trình | |
| Kết nối ren | 1½” NPT (chuẩn ASME B1.20.1) R 1½” (BSPT, EN 10226) G 1½” (BSPP, EN ISO 228-1) |
| Kết nối mặt bích | Xem tài liệu “Kết nối LR200” |
| Nguồn cấp | |
| 4 … 20 mA / HART | 24 V DC danh định (tối đa 30 V DC), trở tải tối đa 550 Ω |
| Phiên bản chống cháy nổ an toàn | 24 V DC danh định (tối đa 30 V DC), trở tải tối đa 250 Ω |
| PROFIBUS PA | 10.5 mA, theo IEC 61158-2 |
| Chứng chỉ và phê duyệt | |
| Chung | CSAUS/C, CE, FM, RCM |
| Hàng hải | Lloyd’s Register of Shipping, ABS Type Approval |
| Phát sóng vô tuyến | FCC, Industry Canada, RED (Châu Âu), RCM |
| Môi trường nguy hiểm | |
| • Intrinsically Safe (Brazil) | INMETRO Ex ia IIC T4 Ga |
| • Explosion Proof (Canada/USA) | CSA/FM, Class I, Div. 1, Groups A, B, C, D; Class II, Div. 1, Groups E, F, G; Class III, T4 |
| • Intrinsically Safe (Canada/USA) | CSA/FM, Class I, Div. 1, Groups A, B, C, D; Class II, Div. 1, Groups E, F, G; Class III, T4 |
| • Non-incendive (USA) | FM, Class I, Div. 2, Groups A, B, C, D, T5 |
| • Flame Proof/Increased Safety (China) | NEPSI Ex d mb ia IIC T4/ Ex e mb ia IIC T4 |
| • Flame Proof (Europe) | ATEX II 1/2 G Ex d mb ia IIC T4 Ga/Gb |
| • Flame Proof (UK) | UKEX II 1/2 G Ex d mb ia IIC T4 Ga/Gb |
| • Increased Safety (Europe) | ATEX II 1/2 G Ex e mb ia IIC T4 Ga/Gb |
| • Increased Safety (UK) | UKEX II 1/2 G Ex e mb ia IIC T4 Ga/Gb |
| • Intrinsically Safe (Europe) | ATEX II 1G Ex ia IIC T4 Ga |
| • Intrinsically Safe (UK) | UKEX II 1G Ex ia IIC T4 Ga |
| • Intrinsically Safe (International) | IECEx Ex ia IIC T4 |
| • Intrinsically Safe (Russia/Kazakhstan) | EAC Ex ia |
| Lập trình cấu hình | |
| Intrinsically Safe Siemens handheld
programmer |
Nhận tín hiệu hồng ngoại |
| Chứng nhận cho thiết bị lập trình cầm tay | IS model:
ATEX II 1 GD Ex ia op is IIC T4 Ga |
| Thiết bị giao tiếp cầm tay | HART communicator 375 |
| Cấu hình qua máy tính | • SIMATIC PDM • AMS • SITRANS DTM (cho các phần mềm FDT như PACTware, Fieldcare) |
| Hiển thị tại chỗ | Màn hình tinh thể lỏng chữ & số đa đoạn với biểu đồ vạch (hỗ trợ 4 ngôn ngữ) |
