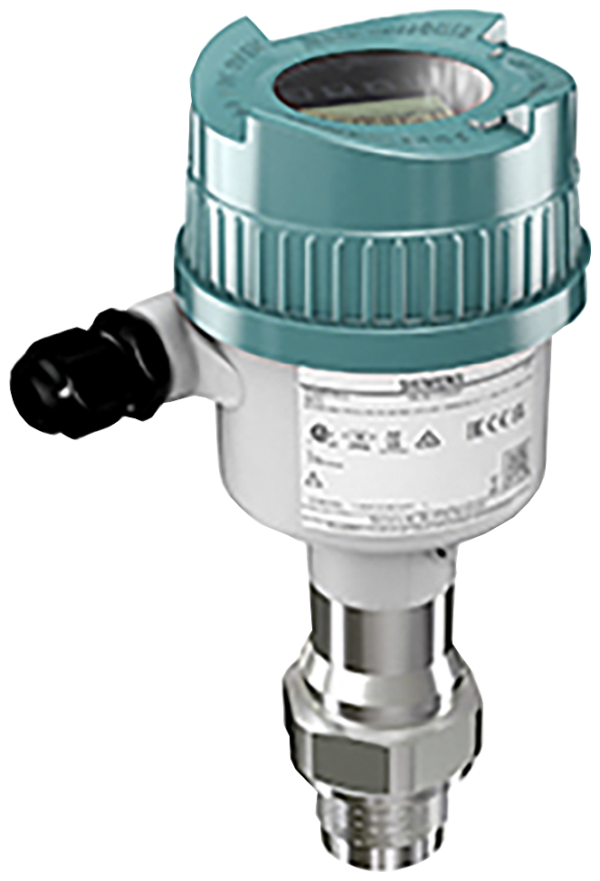

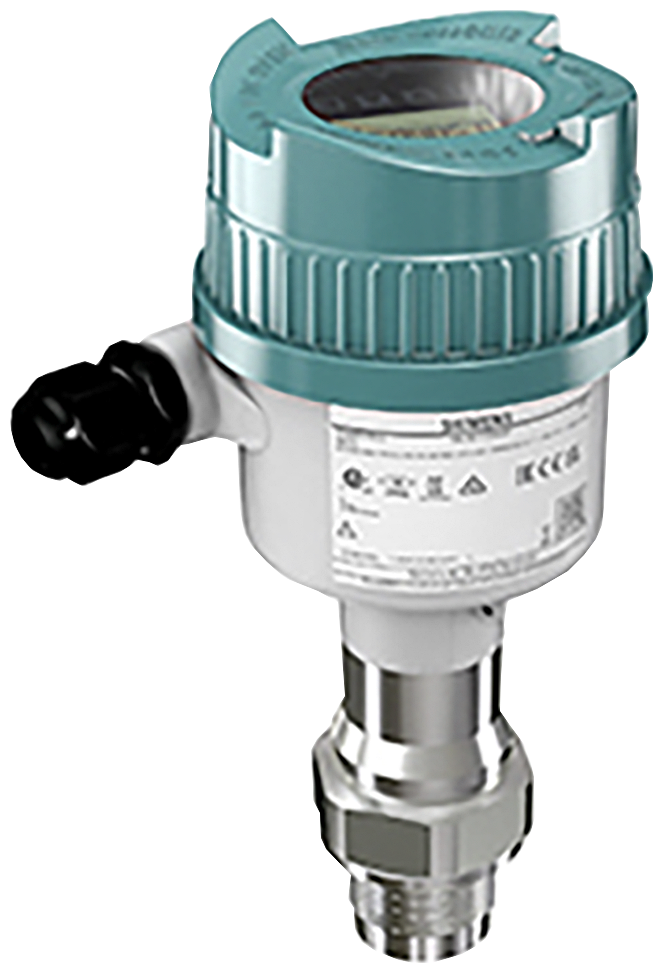

SITRANS LR510

Liên hệ

SITRANS LR510 là cảm biến radar đo mức liên tục đến 30 m, phù hợp cho chất lỏng và bùn lỏng, với thiết kế nhỏ gọn và kết nối ren lý tưởng cho không gian lắp đặt hạn chế.

Zalo Hotline: 0961.67.69.69

Danh mục: Continuous Level Measurement, Radar level transmitters, Thiết bị đo mức Thương hiệu: Siemens

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Đo mức liên tục đến 30 m với độ chính xác ±1 mm (theo chuẩn IEC 62828)
Lập trình nhanh bằng HMI 4 nút, ứng dụng SITRANS mobile IQ (Bluetooth) hoặc phần mềm SIMATIC PDM
Giao diện đồ họa tích hợp hiển thị dạng sóng phản hồi (echo profile), có đèn nền hỗ trợ thao tác tại hiện trường
Tích hợp tính năng IQ Guard để giám sát sức khỏe thiết bị, thông báo chẩn đoán theo chuẩn NE107, xuất báo cáo kiểm tra chất lượng
Xử lý tín hiệu thông minh (Process Intelligence) đảm bảo độ ổn định trong môi trường có nhiễu
Tự động loại bỏ nhiễu (Auto False Echo Suppression) và Near Range Suppression để xử lý tín hiệu nhiễu do chất bám đầu dò
Giao tiếp kỹ thuật số chuẩn HART 7
Tiêu thụ điện năng thấp, có khai báo sản phẩm môi trường (EPD – Environmental Product Declaration)
Tùy chọn SLOD (Second Line of Defense) đảm bảo an toàn trong ứng dụng với vật liệu độc hại
Bộ nhớ 100.000 điểm dữ liệu, phục vụ phân tích và tối ưu hóa quá trình vận hành
Phù hợp với tiêu chuẩn API 2350 cho ngành lưu trữ chất lỏng nguy hiểm

Ứng dụng tiêu biểu

Dòng SITRANS LR510 được thiết kế để đáp ứng đa dạng nhu cầu đo mức trong các ngành công nghiệp:

Chất lỏng: bể chứa hóa chất, bể quy trình, bể nước
Bùn: trong xử lý nước thải hoặc sản xuất công nghiệp

Danh mục	Thông số kỹ thuật
Tầm đo khuyến nghị	• G¾”, ¾” NPT: 10 m (32,81 ft) • G1″, 1″ NPT: 20 m (65,62 ft) • G1½”, 1½” NPT (+150 °C, +200 °C): 30 m (98 ft)
Điều kiện môi trường
Nhiệt độ quy trình	• Thấu kính PEEK, vòng đệm FKM: -40 … +150 °C (-40 … +302 °F) • Thấu kính PEEK, vòng đệm FKM, mở rộng nhiệt: -40 … +200 °C (-40 … +392 °F) • Thấu kính PEEK, vòng đệm FFKM: -20 … +150 °C (-4 … +302 °F) • Thấu kính PEEK, vòng đệm FFKM, mở rộng nhiệt: -20 … +250 °C (-4 … +482 °F)
Áp suất quy trình	Tối đa 40 bar g (580 psi g), phụ thuộc vào kết nối và nhiệt độ quy trình. Xem biểu đồ Áp suất/Nhiệt độ để biết thêm chi tiết.Lưu ý: Không khuyến nghị sử dụng trong ống dẫn. Trong trường hợp ngoại lệ, vui lòng liên hệ Royal Technique.
Thiết kế
Vật liệu
• Kết nối quy trình ren	Thép không gỉ 316L hoặc tùy chọn hợp kim Alloy C22 (2.4602)
• Thấu kính ăng ten	PEEK
• Vòng đệm ăng ten	FKM hoặc FFKM (Kalrez 6375)
Khớp nối cơ khí	• Ren ¾”, DIN3852-2-A, PN40 • ¾” NPT, ASME B1.20.1 • Ren 1″, DIN3852-2-A, PN40 • 1″ NPT, ASME B1.20.1 • Ren 1½”, DIN3852-2-A, PN40 • 1½” NPT, ASME B1.20.1
Tùy chọn lớp bảo vệ thứ hai (SLOD)	Ron kính hàn kín bên trong (Internal fused glass seal)
Nguyên lý đo	Đo mức bằng radar
Tần số	Băng W (80 GHz danh định)
Khoảng cách phát hiện tối thiểu	0 m từ đầu ăng-ten (phụ thuộc ăng-ten, điều kiện tham chiếu)
Chuẩn giao tiếp HART	Phiên bản 7
Tín hiệu analog	4 … 20 mA
Chức năng an toàn (Fail-safe)	Lập trình được ở mức cao, thấp hoặc giữ nguyên (khi mất tín hiệu phản hồi)
Thời gian cập nhật	Tối đa 3 phép đo mỗi giây
Sai số đo tối đa	1 mm (0.039 inch)
Ảnh hưởng của nhiệt độ môi trường	Nhỏ hơn 3 mm/10 K và tối đa ±5 mm trong toàn dải nhiệt độ từ -40 đến +80 °C
Tiêu chuẩn API	API 3.1B Inventory
Vị trí lắp đặt	Trong nhà/ngoài trời
Nhiệt độ môi trường (vỏ thiết bị)	-40 đến +80 °C
Nhiệt độ lưu trữ	-40 đến +80 °C
Cấp lắp đặt	I
Cấp độ ô nhiễm	4
Hằng số điện môi εr của môi chất	> 1.6, phụ thuộc ứng dụng và loại ăng-ten
Khối lượng	2 … 20 kg (tùy phiên bản)
Vật liệu vỏ	Nhôm phủ bột polyester, đạt tiêu chuẩn chống ăn mòn C5
Cổng đấu dây	2 x M20 x 1.5 hoặc 2 x ½” NPT
Mức độ bảo vệ	Loại 4X, Loại 6, IP66, IP68
Màn hình hiển thị cục bộ	HMI đồ họa tùy chọn với dữ liệu chẩn đoán NE107, hiển thị đồ thị tín hiệu phản xạ và đèn nền
Ghi nhật ký xu hướng	100.000 điểm, hỗ trợ ghi tối đa 8 biến gồm mức, khoảng cách, thể tích, tín hiệu, độ tin cậy, nhiệt độ…
Giám sát giới hạn	Cảnh báo giá trị min/max của 3 biến với chức năng đếm
Điện áp đầu cuối	Cung cấp từ HMI hoặc EDD
Quản lý thiết bị	Nhật ký chẩn đoán, nhật ký thay đổi tham số
Nguồn cấp	24 VDC danh định (tối đa 30 VDC), trở kháng tối đa 800 Ω
Chứng nhận (khu vực thông thường)	FM, _CCSA_US, CE
Chứng nhận (radio)	CE, FCC, IC, RCM
Chứng nhận vùng nguy hiểm	ATEX, IECEx, Ex ia IIC T6 Ga ATEX, IECEx, Ex ia IIIC Txx°C Da ATEX, IECEx, Ex ta IIIC Txx°C Da ATEX, IECEx, CSA, FM, NEPSI, PESO, INMETRO EX II 1GD Ex ia IIC T6 … T4 Ga Ex ia IIIC T200 95°C Da Ex ia IIIC T200 135°C Da CSA/FM Ex ia I, II, III, Div 1, Nhóm A, B, C, D, E, F, G T6 CSA/FM Non-Incendive Class I, Div. 2, Nhóm A, B, C, D T6
Chứng nhận vật liệu	3.1 theo EN 10204, NACE MR0175 và MR0103, 2.2 theo EN 10204, PMI
Chứng nhận áp suất	CRN, PED
CRN – British Columbia	0F7424.1
CRN – Alberta	0F22399.2
CRN – Saskatchewan	0F7424.13
CRN – Manitoba	0F7424.14
CRN – Ontario	0F7424.15
CRN – Quebec	0F7424.16
CRN – Atlantic Canada and Territories	0F1384.9870YNT
Lập trình qua PC	SIMATIC PDM
Hiển thị tại chỗ (tùy chọn)	HMI đồ họa với dữ liệu NE107, đồ thị tín hiệu phản xạ và đèn nền
Ứng dụng SITRANS mobile IQ	Mô-đun Bluetooth AW500 (tùy chọn), chỉ dùng trong khu vực không nguy hiểm
