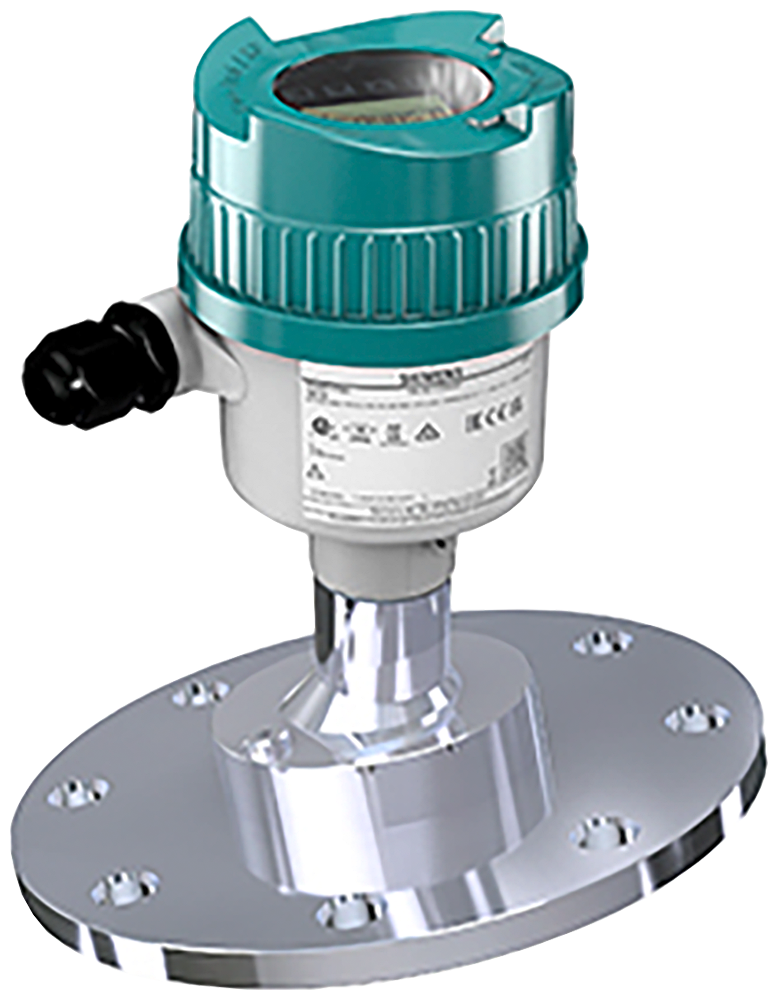

SITRANS LR580 là cảm biến radar đo mức liên tục đến 120 m cho chất rắn hoặc chất lỏng, tích hợp tính năng định hướng và cổng thổi khí, phù hợp cho silo và môi trường nhiệt độ

Zalo Hotline: 0961.67.69.69

Danh mục: Continuous Level Measurement, Radar level transmitters, Thiết bị đo mức Thương hiệu: Siemens

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Đo mức liên tục đến 120 m (393 ft) với độ chính xác ±1 mm (theo chuẩn IEC 62828)
Lập trình nhanh bằng HMI 4 nút, ứng dụng SITRANS mobile IQ (Bluetooth) hoặc phần mềm SIMATIC PDM
Giao diện đồ họa tích hợp hiển thị dạng sóng phản hồi (echo profile), có đèn nền hỗ trợ thao tác tại hiện trường
Tích hợp tính năng IQ Guard để giám sát sức khỏe thiết bị, thông báo chẩn đoán theo chuẩn NE107, xuất báo cáo kiểm tra chất lượng
Xử lý tín hiệu thông minh (Process Intelligence) đảm bảo độ ổn định trong môi trường có nhiễu
Tự động loại bỏ nhiễu (Auto False Echo Suppression) và Near Range Suppression để xử lý tín hiệu nhiễu do chất bám đầu dò
Giao tiếp kỹ thuật số chuẩn HART 7
Tiêu thụ điện năng thấp, có khai báo sản phẩm môi trường (EPD – Environmental Product Declaration)
Tùy chọn SLOD (Second Line of Defense) đảm bảo an toàn trong ứng dụng với vật liệu độc hại
Bộ nhớ 100.000 điểm dữ liệu, phục vụ phân tích và tối ưu hóa quá trình vận hành
Phù hợp với tiêu chuẩn API 2350 cho ngành lưu trữ chất lỏng nguy hiểm

Ứng dụng tiêu biểu

Dòng SITRANS LR580 được thiết kế để đáp ứng đa dạng nhu cầu đo mức trong các ngành công nghiệp:

Chất lỏng: bể chứa hóa chất, bể quy trình, bể nước
Bùn: trong xử lý nước thải hoặc sản xuất công nghiệp
Chất rắn: silo chứa hạt, bột, nguyên liệu thô

Danh mục	Thông số kỹ thuật
Nguyên lý đo	Đo mức bằng radar
Tần số	Băng W (80 GHz danh định)
Khoảng cách phát hiện tối thiểu	0 m từ đầu ăng-ten (phụ thuộc ăng-ten, điều kiện tham chiếu)
Chuẩn giao tiếp HART	Phiên bản 7
Tín hiệu analog	4 … 20 mA
Chức năng an toàn (Fail-safe)	Lập trình được ở mức cao, thấp hoặc giữ nguyên (khi mất tín hiệu phản hồi)
Thời gian cập nhật	Tối đa 3 phép đo mỗi giây
Sai số đo tối đa	1 mm (0.039 inch)
Ảnh hưởng của nhiệt độ môi trường	Nhỏ hơn 3 mm/10 K và tối đa ±5 mm trong toàn dải nhiệt độ từ -40 đến +80 °C
Tiêu chuẩn API	API 3.1B Inventory
Vị trí lắp đặt	Trong nhà/ngoài trời
Nhiệt độ môi trường (vỏ thiết bị)	-40 đến +80 °C
Nhiệt độ lưu trữ	-40 đến +80 °C
Cấp lắp đặt	I
Cấp độ ô nhiễm	4
Hằng số điện môi εr của môi chất	> 1.6, phụ thuộc ứng dụng và loại ăng-ten
Khối lượng	2 … 20 kg (tùy phiên bản)
Vật liệu vỏ	Nhôm phủ bột polyester, đạt tiêu chuẩn chống ăn mòn C5
Cổng đấu dây	2 x M20 x 1.5 hoặc 2 x ½” NPT
Mức độ bảo vệ	Loại 4X, Loại 6, IP66, IP68
Màn hình hiển thị cục bộ	HMI đồ họa tùy chọn với dữ liệu chẩn đoán NE107, hiển thị đồ thị tín hiệu phản xạ và đèn nền
Ghi nhật ký xu hướng	100.000 điểm, hỗ trợ ghi tối đa 8 biến gồm mức, khoảng cách, thể tích, tín hiệu, độ tin cậy, nhiệt độ…
Giám sát giới hạn	Cảnh báo giá trị min/max của 3 biến với chức năng đếm
Điện áp đầu cuối	Cung cấp từ HMI hoặc EDD
Quản lý thiết bị	Nhật ký chẩn đoán, nhật ký thay đổi tham số
Nguồn cấp	24 VDC danh định (tối đa 30 VDC), trở kháng tối đa 800 Ω
Chứng nhận (khu vực thông thường)	FM, _CCSA_US, CE
Chứng nhận (radio)	CE, FCC, IC, RCM
Chứng nhận vùng nguy hiểm	ATEX, IECEx, Ex ia IIC T6 Ga ATEX, IECEx, Ex ia IIIC Txx°C Da ATEX, IECEx, Ex ta IIIC Txx°C Da ATEX, IECEx, CSA, FM, NEPSI, PESO, INMETRO EX II 1GD Ex ia IIC T6 … T4 Ga Ex ia IIIC T200 95°C Da Ex ia IIIC T200 135°C Da CSA/FM Ex ia I, II, III, Div 1, Nhóm A, B, C, D, E, F, G T6 CSA/FM Non-Incendive Class I, Div. 2, Nhóm A, B, C, D T6
Chứng nhận vật liệu	3.1 theo EN 10204, NACE MR0175 và MR0103, 2.2 theo EN 10204, PMI
Chứng nhận áp suất	CRN, PED
CRN – British Columbia	0F7424.1
CRN – Alberta	0F22399.2
CRN – Saskatchewan	0F7424.13
CRN – Manitoba	0F7424.14
CRN – Ontario	0F7424.15
CRN – Quebec	0F7424.16
CRN – Atlantic Canada and Territories	0F1384.9870YNT
Lập trình qua PC	SIMATIC PDM
Hiển thị tại chỗ (tùy chọn)	HMI đồ họa với dữ liệu NE107, đồ thị tín hiệu phản xạ và đèn nền
Ứng dụng SITRANS mobile IQ	Mô-đun Bluetooth AW500 (tùy chọn), chỉ dùng trong khu vực không nguy hiểm
Dải đo khuyến nghị	Góc phát sóng 3°: 120 m (394 ft)
Nhiệt độ môi chất	• PEEK/FKM: -40 … +150 °C (-40 … +302 °F) • PEEK/FKM, phiên bản mở rộng chịu nhiệt: -40 … +200 °C (-40 … +392 °F) • PEEK/FFKM, phiên bản mở rộng chịu nhiệt: -15 … +250 °C (5 … +392 °F)
Áp suất môi chất	Từ -1 đến tối đa 3 bar Lưu ý: Không khuyến nghị sử dụng trong ống dẫn. Trong trường hợp ngoại lệ, vui lòng liên hệ Royal Technique.
Vật liệu mặt bích	Thép không gỉ 316/316L
Vật liệu tiếp xúc – Thấu kính ăng-ten	PEEK
Vật liệu tiếp xúc – Vòng đệm ăng-ten	FKM/FFKM (Perlast G75B)
Kết nối quy trình	• DN80 PN16, mặt phẳng • DN100 PN16, mặt phẳng • DN150 PN16, mặt phẳng • 3″ 150 lb, mặt phẳng • 4″ 150 lb, mặt phẳng • 6″ 150 lb, mặt phẳng • DN80 10K, mặt phẳng, JIS • DN100 10K, mặt phẳng, JIS • DN150 10K, mặt phẳng, JIS • Mặt bích định hướng đa năng DN100/4″ • Mặt bích định hướng đa năng DN150/6″
