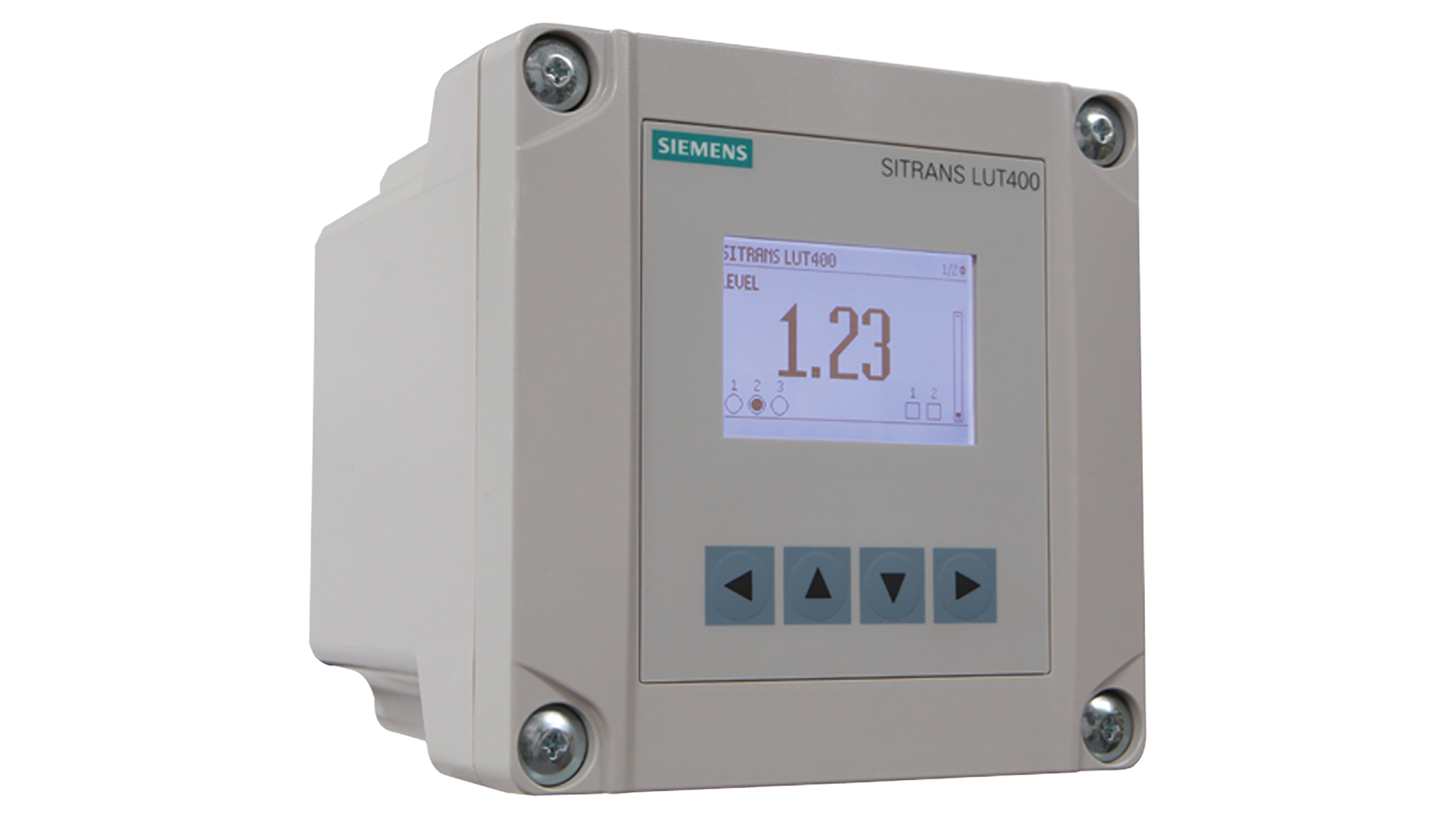

SITRANS LUT400 series

Liên hệ

SITRANS LUT400 là dòng bộ điều khiển mức siêu âm một điểm, thiết kế nhỏ gọn, chuyên dùng để đo liên tục mức hoặc thể tích của chất lỏng, bùn lỏng, chất rắn, cũng như giám sát lưu lượng dòng hở với độ chính xác cao.

Zalo Hotline: 0961.67.69.69

Danh mục: Controllers, Thiết bị đo mức, Ultrasonic Thẻ: Công nghiệp hóa chất, Xử lý nước, Xử lý nước thải Thương hiệu: Siemens

Mô tả
Thông số kỹ thuật

Lợi ích nổi bật

Thiết kế nhỏ gọn theo chuẩn 1/2 DIN, dễ dàng lắp đặt trên tường, ống, thanh ray DIN hoặc tùy chọn lắp bảng điều khiển.
Màn hình hiển thị có 4 phím vật lý, hỗ trợ cấu hình nhanh với giao diện menu và trình hướng dẫn (Wizard).
Hỗ trợ đa ngôn ngữ: Anh, Đức, Pháp, Tây Ban Nha, Trung, Ý, Bồ Đào Nha, Nga.
Đo mức, thể tích và lưu lượng dòng hở (OCM).
Tích hợp 3 rơ-le với nhiều chức năng điều khiển bơm và cảnh báo linh hoạt.
Giao tiếp HART, SIMATIC PDM, AMS Device Manager, Field Communicator 375/475, và DTM cho các công cụ FDT.
Lập trình dễ dàng qua trình duyệt web nội bộ.
2 đầu vào số phục vụ chức năng ghi đè mức dự phòng và khóa liên động bơm.
Xem dạng sóng phản hồi (echo profile) và biểu đồ xu hướng ngay trên màn hình.
Bộ thu kỹ thuật số độc quyền, cải thiện hiệu suất trong môi trường nhiễu điện mạnh (gần biến tần).
Đồng hồ thời gian thực hỗ trợ tự động đổi giờ mùa và lưu dữ liệu
Kèm thuật toán tiết kiệm năng lượng bằng cách tối ưu hóa thời điểm vận hành bơm.
Khối đầu nối dây tháo rời, thuận tiện cho lắp đặt và bảo trì.
Đạt chứng nhận MCERTS cho ứng dụng đo lưu lượng dòng hở.

Phiên bản sản phẩm

Dòng SITRANS LUT400 bao gồm 3 phiên bản, phù hợp với từng mức độ yêu cầu khác nhau:

SITRANS LUT420 – Bộ điều khiển mức: Đo mức hoặc thể tích của chất lỏng, bùn lỏng và chất rắn; hỗ trợ điều khiển bơm cơ bản và ghi dữ liệu mức đơn giản.
SITRANS LUT430 – Bộ điều khiển mức, bơm và lưu lượng: Bao gồm tất cả chức năng của LUT420, bổ sung khả năng giám sát lưu lượng dòng hở và điều khiển bơm nâng cao.
SITRANS LUT440 – Phiên bản chính xác cao: Bao gồm toàn bộ chức năng của LUT430, bổ sung khả năng đo chính xác hàng đầu trong ngành (±1 mm trong phạm vi 3 m), điều khiển nâng cao và ghi dữ liệu lưu lượng mở rộng.

Ứng dụng tiêu biểu

Bể thu, bể chứa, máng đo (flume/weir)
Kho lưu trữ hóa chất hoặc chất lỏng
Phễu, bồn nghiền, kho chứa vật liệu rắn khô

Hạng mục	Thông số
Nguyên lý hoạt động	Đo mức, thể tích, điều khiển bơm, và lưu lượng kênh hở bằng siêu âm
Dải đo	0,3 … 60 m (1 … 196 ft), phụ thuộc vào cảm biến
Ngõ vào
Ngõ vào số (Discrete)	0 … 50 V DC mức chuyển mạch Logic 0 ≤ 10 V DC Logic 1 = 10 … 50 V DC Dòng tiêu thụ tối đa: 3 mA
Ngõ ra
Tần số cảm biến siêu âm	10 … 52 kHz
Cảm biến siêu âm	Tương thích với tất cả cảm biến dòng EchoMax và ST-H
Rơ le	• 1 rơ le SPDT Form C (NO hoặc NC), tải 1 A tại 250 V AC (không cảm), 3 A tại 30 V DC • 2 rơ le SPST Form A (NO), tải 5 A tại 250 V AC (không cảm) và 3 A tại 30 V DC
Ngõ ra dòng (mA)	4 … 20 mA, cách ly
Tải tối đa	600 Ω ở chế độ ACTIVE 750 Ω ở chế độ PASSIVE
Độ phân giải	0,1 % dải đo
Độ chính xác
Sai số phép đo	• Chế độ thường: ±1 mm cộng 0,17 % khoảng cách đo được • Chế độ chính xác cao (OCM): ±1 mm trong phạm vi 3 m
Độ phân giải	• Chế độ thường: 0,1 % dải đo hoặc 2 mm (chọn giá trị lớn hơn) • OCM: 0,6 mm trong phạm vi 3 m
Bù nhiệt độ	• -40 … +150 °C • Cảm biến nhiệt độ tích hợp trong cảm biến siêu âm • Cảm biến nhiệt độ ngoài TS-3 (tùy chọn) • Giá trị nhiệt độ cố định có thể lập trình
Điều kiện vận hành
Vị trí lắp đặt	Trong nhà/ngoài trời
Cấp danh mục lắp đặt	II
Mức ô nhiễm	4
Nhiệt độ môi trường
• Nhiệt độ môi trường (vỏ)	-20 … +50 °C
• Nhiệt độ bảo quản	-20 … +50 °C
Thiết kế
Trọng lượng	• Vỏ có màn hình: 1,3 kg • Vỏ không màn hình: 1,2 kg
Vật liệu vỏ	Polycarbonate
Cấp bảo vệ	• Có hoặc không màn hình: IP65/Type 4X/NEMA 4X • Không màn hình, đã loại bỏ knock-out: IP20 • Vỏ hiển thị từ xa: IP65/Type 3/NEMA 3
Cáp kết nối
Cáp tín hiệu	• 2 lõi đồng, xoắn, có lớp chắn/nối đất, 300 V Tiết diện: 0,5 … 0,75 mm² (22 … 18 AWG)
Khoảng cách tối đa	365 m (1.200 ft) giữa cảm biến và thiết bị xử lý tín hiệu
Màn hình và điều khiển
Màn hình	LCD tháo rời 60 × 40 mm (240 × 160 pixel), hoạt động trong khoảng cách 5 m
Cài đặt chính	4 nút nhấn vật lý tại chỗ
Cài đặt phụ	• Phần mềm SIMATIC PDM • Emerson AMS Device Manager • Trình duyệt web • Công cụ FDT • Field Communicator 375/475
Bộ nhớ	• 512 kB Flash EPROM • 1,5 MB bộ nhớ Flash lưu trữ dữ liệu
Nguồn cấp
Phiên bản AC	100 … 230 V AC ±15 %, 50/60 Hz, 36 VA Cầu chì: 5 × 20 mm, chậm, 0.25 A, 250 V
Phiên bản DC	10 … 32 V DC, 10 W Cầu chì: 5 × 20 mm, chậm, 1.6 A, 125 V
Chứng nhận
Chung	_CCSA_US, CE, UKCA, FM, UL Listed, RCM, EAC, KC, MCERTS
Vùng nguy hiểm (Canada)	CSA Class I, Div. 2, Groups A, B, C, D; Class II, Div. 2, Groups F, G; Class III
Vận chuyển	Lloyd’s Register, ABS
Giao tiếp	HART 7.0, USB
