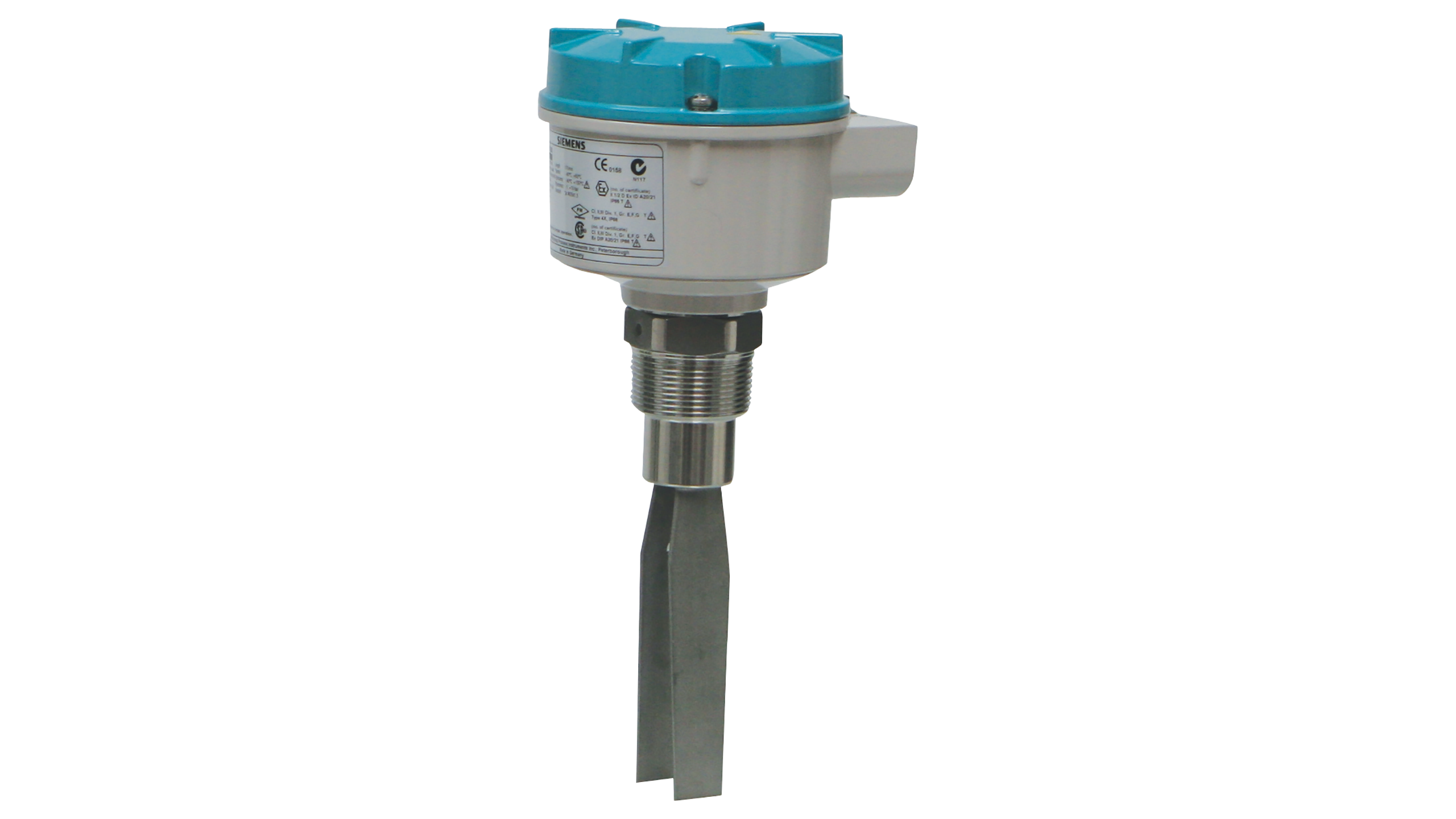

SITRANS LVS100

Liên hệ

SITRANS LVS100 là công tắc báo mức điểm dạng rung, dùng để đo vật liệu rời khô trong các thùng chứa, silo hoặc phễu cấp liệu. Thiết bị có khả năng hoạt động ổn định ngay cả trong môi trường bụi, rung động hoặc tải trọng cơ học lớn.

Zalo Hotline: 0961.67.69.69

Danh mục: Point Level Measurement, Thiết bị đo mức, Vibrating switches Thương hiệu: Siemens

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Chịu lực cơ học cao, phù hợp với môi trường có va chạm và rung động mạnh
Có thể chiều dài đầu dò, dễ vệ sinh và thích ứng với nhiều kiểu lắp đặt
Vỏ thiết bị có thể xoay, thuận tiện cho việc đấu dây và lắp đặt
Đo tốt các vật liệu có khối lượng riêng từ 30 g/l (1.9 lb/ft³) trở lên
Hỗ trợ mở rộng chiều dài đầu dò theo yêu cầu, tối đa đến 4.000 mm (157.5 inch)

Ứng dụng tiêu biểu

Báo mức chất rắn khô dạng bột, hạt hoặc vật liệu rời
Silo, thùng chứa, phễu cấp liệu, hệ thống xử lý vật liệu rời
Báo đầy, báo cạn, hoặc điều khiển theo yêu cầu tải vật liệu

Nguyên lý hoạt động

Tín hiệu từ mạch điện tử sẽ kích hoạt tinh thể áp điện bên trong đầu dò, làm cho đầu rung dao động. Khi vật liệu phủ lên đầu dò, dao động bị giảm đi, mạch điện sẽ phát hiện sự thay đổi này và kích hoạt tín hiệu rơ-le sau khoảng trễ 1 giây. Khi đầu dò không còn bị che phủ, dao động trở lại bình thường và rơ-le trở về trạng thái ban đầu.

Thiết kế đặc biệt của bộ phận rung và tinh thể giúp loại bỏ cảnh báo mức cao sai, ngay cả khi nhánh rung bị mòn nhẹ.

Hạng mục	Thông số
Nguyên lý hoạt động	Công tắc mức kiểu dao động
Ngõ vào	—
Đại lượng đo	Mức cao, thấp và giá trị yêu cầu
Tần số đo	200 Hz
Ngõ ra
Rơ le	Rơ le DPDT
Độ trễ rơ le	Khi mất dao động: xấp xỉ 1 giây >Khi dao động phục hồi: xấp xỉ 1 … 2 giây
Độ trễ tín hiệu	Cảm biến chuyển từ không phủ sang phủ: xấp xỉ 1 giây Cảm biến chuyển từ phủ sang không phủ: xấp xỉ 1 … 2 giây
Chế độ an toàn rơ le	Cao hoặc thấp, có thể chọn bằng công tắc
Ngõ ra báo động	Rơ le 8 A tại 250 V AC, không cảm ứngRơ le 5 A tại 30 V DC, không cảm ứng
Độ nhạy	Cao hoặc thấp, có thể chọn bằng công tắc
Điều kiện vận hành định mức	—
Vị trí lắp đặt	Trong nhà / ngoài trời
<strong>Điều kiện môi trường	—
Nhiệt độ môi trường	-40 … +60 °C (–40 … +140 °F)
Nhiệt độ lưu trữ	le=”height: 50px;”>-40 … +80 °C (–40 … +176 °F)
Cấp lắp đặt	III
Mức độ ô nhiễm	2
Điều kiện quá trình	—
Nhiệt độ quá trình	-40 … +150 °C (–40 … +302 °F)
Nhiệt độ tối đa đầu nối ren	80 °C (176 °F)
Nhiệt độ bề mặt vỏ tối đa (Cat. 2D)	90 °C (194 °F)
Nhiệt độ bề mặt đầu nối kéo dài (Cat. 1D)	150 °C (302 °F)
Áp suất bồn chứa	Tối đa 10 bar g (145 psi g) Chỉ thị áp suất châu Âu 2014/68/EU: Hạng mục 1
Mật độ môi chất tối thiểu	Xấp xỉ 30 g/l (1.9 lb/ft³)
Thiết kế	—
Vật liệu vỏ	Nhôm phủ epoxy
Kết nối quá trình	• Ren 1¼” NPT (côn), ANSI/ASME B1.20.1 • R 1½” (BSPT), EN 10226 • R 1¼” (BSPT), EN 10226; 1½” NPT (côn), ANSI/ASME B1.20.1, tay áo trượt [chiều dài tối thiểu 500 mm (19.69 in)] • Vật liệu ren: thép không gỉ 304 (1.4301) hoặc 316L (1.4404) tùy cấu hình
Vật liệu càng dao	Thép không gỉ 316L (1.4404)
Cấp độ bảo vệ	IP66 / Type 4 / NEMA 4
Cổng vào cáp	2 × M20 × 1.5 hoặc 2 × ½” NPT (chỉ cho các phiên bản được FM và CSA phê duyệt)
Khối lượng	Phiên bản tiêu chuẩn, không mở rộng: xấp xỉ 1.7 kg (3.7 lb)
Nguồn cấp	—
AC	19 … 230 V AC, ±10 %, 50 … 60 Hz, 8 VA
DC	19 … 40 V DC, ±10 %, 1.5 W
Chứng nhận và phê duyệt	—
—	• CSA/FM Mục đích chung • CE • CSA/FM Chống cháy bụi • RCM • ATEX II 1/2 D • IECEx
