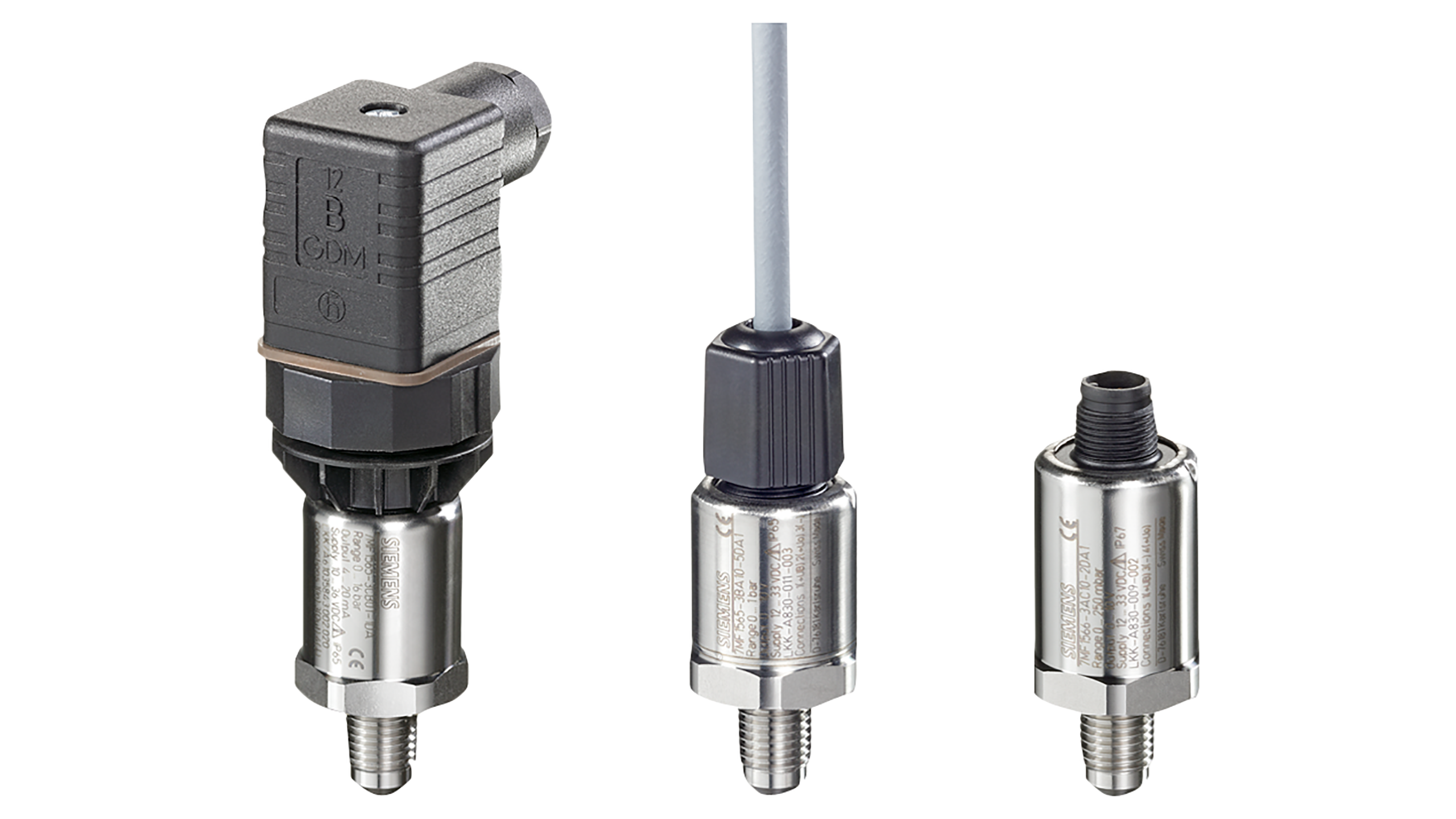

SITRANS P200

Liên hệ

SITRANS P200 là bộ truyền áp suất dùng để đo áp suất tương đối và áp suất tuyệt đối của chất lỏng, khí và hơi nước. Thiết bị sử dụng cảm biến gốm sứ và vỏ thép không gỉ.

Zalo Hotline: 0961.67.69.69

Danh mục: Single-range transmitters, Thiết bị đo áp suất Thẻ: Bồn chứa hóa chất, Công nghiệp năng lượng Thương hiệu: Siemens

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Đo chính xác cao
Vỏ thép không gỉ chắc chắn, chống ăn mòn
Chịu quá áp tốt
Sử dụng cho cả môi chất ăn mòn và không ăn mòn
Phù hợp đo áp suất của chất lỏng, khí và hơi
Thiết kế nhỏ gọn, dễ tích hợp vào hệ thống hiện hữu

Ứng dụng tiêu biểu

Cơ khí chế tạo máy
Đóng tàu
Ngành điện
Công nghiệp hóa chất
Hệ thống cấp nước

Cấu hình thiết bị

Không có chống cháy nổ

Cảm biến áp suất kiểu điện trở áp điện (piezoresistive) với màng chắn
Vỏ bằng thép không gỉ
Tùy chọn kết nối điện:
- Phích cắm theo chuẩn EN 175301-803-A (IP65)
- Đầu nối M12 (IP67)
- Cáp điện (IP67)
- Cáp kết nối nhanh Quickon (IP67)
Tín hiệu đầu ra: 4–20 mA hoặc 0–10 V

Có chống cháy nổ

Cấu tạo tương tự, nhưng kết nối điện giới hạn trong:
- EN 175301-803-A (IP65)
- M12 (IP67)
Tín hiệu đầu ra: 4–20 mA

Nguyên lý hoạt động

Cảm biến gốm bên trong sử dụng cầu điện trở màng dày (thick-film resistance bridge) để tiếp nhận áp suất qua màng gốm. Tín hiệu điện áp từ cảm biến được khuếch đại và chuyển thành dòng điện 4–20 mA hoặc điện áp 0–10 V DC.

Dòng điện hoặc điện áp đầu ra tỷ lệ tuyến tính với giá trị áp suất đầu vào, giúp dễ dàng tích hợp với các hệ thống điều khiển và giám sát tiêu chuẩn trong công nghiệp.

Danh mục	Chi tiết
Phạm vi ứng dụng	Đo áp suất tương đối và áp suất tuyệt đối của chất lỏng, khí và hơi
Nguyên lý hoạt động
Cấu trúc đo	Tế bào đo cảm biến áp điện trở (màng gốm)
Đại lượng đo	Áp suất tương đối và áp suất tuyệt đối
Ngõ vào
Dải đo – Áp suất tương đối	– Đơn vị hệ mét: 1 … 60 bar (15 … 870 psi) – Hệ đo US: 15 … 1000 psi
Dải đo – Áp suất tuyệt đối	– Đơn vị hệ mét: 0,6 … 16 bar a (10 … 232 psi a) – Hệ đo US: 10 … 300 psi a
Ngõ ra
Tín hiệu dòng điện	4 … 20 mA
Tải trở	(UB – 10 V) / 0,02 A
Điện áp cấp UB (dòng điện)	7 … 33 V DC (10 … 30 V DC với phiên bản chống cháy nổ Ex)
Tín hiệu điện áp	0 … 10 V DC
Tải trở	≥ 10 kΩ
Điện áp cấp UB (điện áp)	12 … 33 V DC
Dòng tiêu thụ	< 7 mA tại 10 kΩ
Tín hiệu radiometric	10 … 90%
Tải trở	≥ 10 kΩ
Điện áp cấp UB	5 V DC ± 10%
Dòng tiêu thụ	< 7 mA tại 10 Ω
Đường cong đặc tính	Tuyến tính tăng dần
Độ chính xác đo
Độ lệch đo tại giới hạn (bao gồm độ lặp và trễ)	– Thông thường: ±0,25% dải đo – Tối đa: ±0,5% dải đo
Thời gian đáp ứng T₉₉	< 5 ms
Ổn định dài hạn	0,25% dải đo / năm
Ảnh hưởng nhiệt độ môi trường	0,25% / 10 K của dải đo
Ảnh hưởng nguồn cấp	0,005% / V
Điều kiện vận hành
Nhiệt độ quy trình (theo loại gioăng)	– FPM (chuẩn): –15 … +125 °C (5 … 257 °F) – Neoprene: –35 … +100 °C (–31 … +212 °F) – Perbunan: –20 … +100 °C (–4 … +212 °F) – EPDM: –40 … +125 °C (–40 … +257 °F), dùng cho nước uống
Nhiệt độ môi trường	–25 … +85 °C (–13 … +185 °F)
Nhiệt độ bảo quản	–50 … +100 °C (–58 … +212 °F)
Cấp bảo vệ (IEC 60529)	– IP65 với đầu nối EN 175301-803-A – IP67 với đầu nối M12 – IP67 với cáp hoặc đầu nối vặn nhanh
Khả năng chống nhiễu điện từ (EMC)	– Theo IEC 61326-1/-2/-3 – Theo NAMUR NE21 (với thiết bị ATEX, sai số đo tối đa ≤ 1%)
Thiết kế cơ khí
Khối lượng	Xấp xỉ 0,090 kg (0,198 lb)
Kết nối quy trình	Xem bản vẽ kích thước
Kết nối điện
Loại đầu nối	– Đầu nối EN 175301-803-A với cổng M16x1.5 hoặc ½”-14 NPT hoặc Pg 11 – Đầu nối M12 – Cáp 2 hoặc 3 lõi (tiết diện 0,5 mm²), Ø ≈ 5,4 mm – Đầu nối nhanh Quickon
Vật liệu
Phần tiếp xúc môi chất	– Tế bào đo: Al₂O₃ – 96% – Kết nối quy trình: Thép không gỉ 1.4404 (SST 316L) – Gioăng: FPM (chuẩn), Neoprene, Perbunan, EPDM
Phần không tiếp xúc	– Vỏ ngoài: Thép không gỉ 1.4404 (SST 316L) – Vỏ đầu nối: Nhựa – Cáp: PVC
Chứng nhận và phê duyệt
Chỉ thị thiết bị áp suất PED 2014/68/EU	Dùng cho chất khí nhóm 1 và chất lỏng nhóm 1; tuân thủ điều khoản 4, khoản 3 (thực hành kỹ thuật tốt)
Chứng nhận hàng hải	– Lloyd’s Register (LR): 12/20010 – Germanischer Lloyd (GL): GL19740 11 HH00 – ABS: ABS_11_HG 789392_PDA – Bureau Veritas (BV): BV 2710070A BV – DNV: A 12553
Phê duyệt nước uống (ACS)	ACS 15 ACC NY 360
EAC	№ TC RU С-DE.ГБ05.В.00732
UL (Mỹ và Canada)	– UL 20110217 – E34453 – IEC UL DK 21845
Chống cháy nổ
Chống cháy nổ kiểu “i” (chỉ dùng với ngõ ra dòng điện)	– Ex II 1/2 G Ex ia IIC T4 Ga/Gb – Ex II 1/2 D Ex ia IIIC T125 °C Da/Db
Chứng chỉ kiểm định ATEX	SEV 10 ATEX 0146
Giá trị nội tại	Ui = DC 30 V; Ii = 100 mA; Pi ≤ 0.75 W Li = 0 nH; Ci = 0 nF
