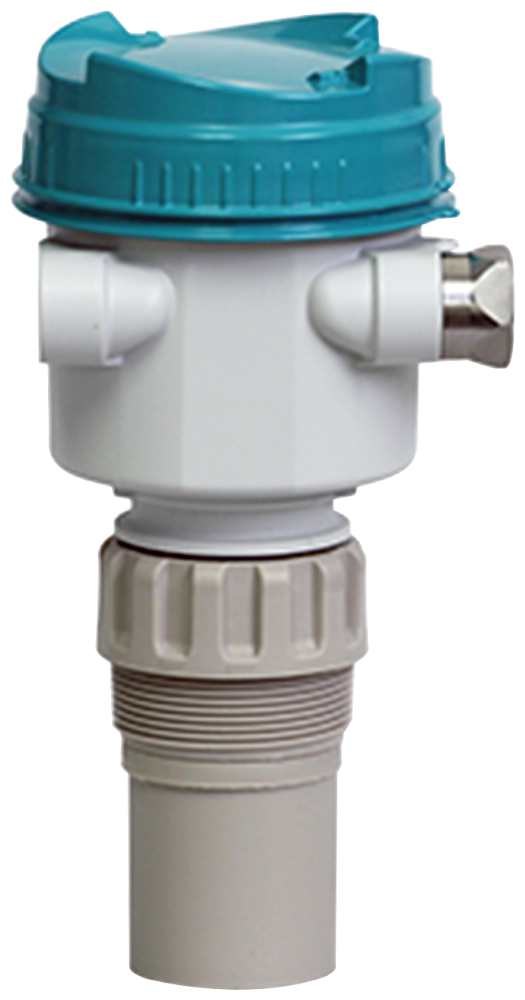

SITRANS Probe LU240

Liên hệ

SITRANS Probe LU240 là bộ phát mức siêu âm đa năng, chuyên dùng để đo mức, thể tích, và lưu lượng thể tích cho chất lỏng, bùn, và vật liệu rời với khoảng cách đo lên đến 12 mét (40 ft).

Zalo Hotline: 0961.67.69.69

Danh mục: Thiết bị đo mức, Transmitter, Ultrasonic Thẻ: Công nghiệp hóa chất, Xử lý nước, Xử lý nước thải

Mô tả
Thông số kỹ thuật

Đặc điểm nổi bật

Đo mức liên tục với tầm đo lên đến 12 m (40 ft)
Cài đặt nhanh chóng với HMI 4 nút tích hợp hoặc phần mềm SIMATIC PDM
Giao tiếp HART (trên một số model), tất cả phiên bản đều hỗ trợ ngõ ra analog 4–20 mA
Tùy chọn cấu hình và giám sát qua Bluetooth bằng ứng dụng SITRANS mobile IQ (hỗ trợ Android, iOS, Windows)
Cảm biến làm từ ETFE hoặc PVDF, phù hợp cho môi trường chứa hóa chất ăn mòn
Tích hợp cảm biến nhiệt độ để bù nhiệt tự động
Công nghệ xử lý tín hiệu Process Intelligence tăng độ ổn định
Chức năng loại nhiễu tự động (Auto False Echo Suppression) loại bỏ ảnh hưởng từ vật cản cố định
Khởi động với dòng tiêu thụ thấp, phù hợp cho hệ thống dùng nguồn hạn chế
Độ chính xác cao: ±0,15% toàn dải hoặc ±6 mm (áp dụng với phiên bản 6 m và 12 m)

Ứng dụng tiêu biểu

SITRANS Probe LU240 lý tưởng cho các ứng dụng:

Bể chứa hóa chất
Bể lọc
Bể chứa nước, chất lỏng công nghiệp
Hopper chứa vật liệu rời quy mô nhỏ
Ứng dụng trong ngành xử lý nước và nước thải

Danh mục	Thông số kỹ thuật
Chế độ hoạt động
Nguyên lý đo	Đo mức bằng sóng siêu âm
Ứng dụng điển hình	Đo mức trong bồn chứa và các bồn xử lý đơn giản
Ngõ vào
Tầm đo – mẫu 3 m	0.2 … 3 m (8 inch … 10 ft)
Tầm đo – mẫu 6 m	0.2 … 6 m (8 inch … 20 ft)
Tầm đo – mẫu 12 m	0.2 … 12 m (8 inch … 40 ft)
Tần số	54 kHz
Ngõ ra
Dải tín hiệu	4 … 20 mA
Độ chính xác	± 0.0096 mA
Phiên bản HART	7
Dòng khởi động	3.6 mA
Chế độ an toàn	Lập trình được mức cao, thấp hoặc giữ (khi mất tín hiệu dội) theo tiêu chuẩn NAMUR NE43
Hiệu suất
Độ phân giải	≤ 3 mm (0.12 inch)
Sai số (mẫu 3 m)	10 mm (0.39 inch)
Sai số (mẫu 6/12 m)	• ± lớn hơn giữa 0.15% tầm đo hoặc 6 mm (0.25 inch) từ 0.25 m (0.82 ft) • ± 2 mm (0.08 inch) với tầm đo ≤ 4 m (13 ft)
Độ không lặp lại	≤ 3 mm (0.12 inch)
Khoảng cách mù	0.2 m (0.66 ft)
Thời gian cập nhật	≤ 4 giây
Bù nhiệt	Tích hợp sẵn để bù theo dải nhiệt độ
Góc tia	10°
Điều kiện vận hành
Vị trí lắp đặt	Trong nhà/ngoài trời
Nhiệt độ môi trường – Lưu trữ	-40 … +85 °C (-40 … +185 °F)
Nhiệt độ môi trường – Hoạt động	-40 … +80 °C (-40 … +176 °F)
Độ ẩm/Bảo vệ xâm nhập	Thích hợp sử dụng ngoài trời
Cấp lắp đặt	I
Mức độ ô nhiễm	4
Nhiệt độ tại mặt bích/ren	-40 … +85 °C (-40 … +185 °F)
Áp suất (bồn)	0.5 bar g (7.25 psi g)
Hiển thị	-20 … +80 °C (-4 … +176 °F)
Thiết kế
Vật liệu vỏ ngoài	PBT (Polybutylene Terephthalate)
Cấp bảo vệ	Loại 4X, Loại 6, IP66, IP68
Trọng lượng	0.93 kg (2.1 lb)
Cổng kết nối cáp	2 × M20 x 1.5 hoặc 1 × ½” NPT
Vật liệu đầu dò	ETFE hoặc PVDF với gioăng Buna-N
Kết nối quy trình
Kết nối ren	• 2″ NPT (Taper), ASME B1.20.1 • R 2″ (BSPT), EN 10226 • G 2″ (BSPP), EN ISO 228-1
Kết nối mặt bích	Mặt bích đa năng 3 inch (80 mm)
Kết nối khác	Giá đỡ FMS 200 hoặc giá đỡ do khách hàng cung cấp
Hiển thị và Điều khiển
Giao diện	Hiển thị LCD cục bộ; Điều khiển từ xa qua HART hoặc Bluetooth
Cấu hình	HMI 4 nút
Bộ nhớ	EEPROM không bay hơi, không cần pin
Nguồn cấp
4 … 20 mA/HART	10.5 … 30 V DC
Chứng chỉ và Phê duyệt
Chung	FM, cCSAus, CE, UKCA, RCM, EAC, KC, VLAREM II
Chống cháy nổ – An toàn nội tại
• Châu Âu	ATEX II 1G Ex ia IIC T4 Ga
• Vương quốc Anh	UKEX II 1G Ex ia IIC T4 Ga
• Quốc tế	IECEx SIR 18.0013X Ex ia IIC T4 Ga
• Mỹ/Canada	FM/cCSAus Class I, Div. 1, Nhóm A–G, Class II Div. 1, Nhóm E–G, Class III T4
• Brazil	INMETRO Ex ia IIC T4 Ga
• Trung Quốc	NEPSI Ex ia IIC T4 Ga
• Nam Phi	SABS Ex ia IIC T4 Ga
• Nga	EAC Ex 1G Ex ia IIC T4 Ga
• Hàn Quốc	KCs Ex ia IIC T4
Chống cháy – USA	FM, Class I, Div. 2, Nhóm A–D, T5
Phép đo lường	MCERTS, CPA, Phê duyệt mẫu Kazakhstan
Bluetooth	USA, Canada, EU, Trung Quốc
